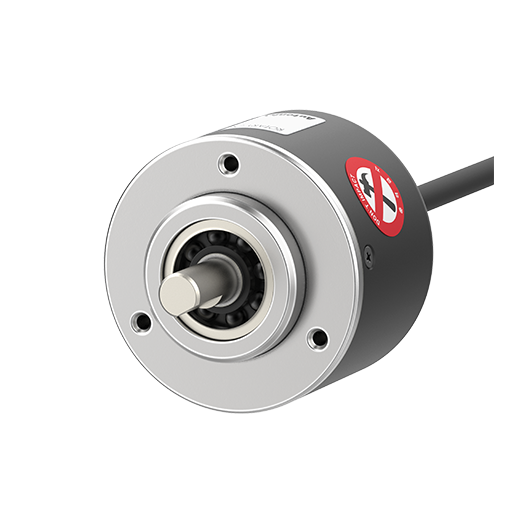

E50S8-100-3-T-1 - 외경 Ø50mm 인크리멘탈 로터리 엔코더 (축형)
데이터 시트 인쇄
| 축 외경 | Ø8mm |
|---|---|
| 최대응답주파수 | 300kHz |
| 최대허용회전수 | 5000rpm |
| 기동토크 | 70gf.cm 이하(0.00686N.m 이하) |
| 분해능 | 100PPR |
| 출력 상 | A, B, Z |
| 제어출력 | Totem pole |
| 전원전압 | 5-24VDC @(=) |
| 접속 케이블사양 | 후면 배선인출형 |
| 보호구조 | IP50 (IEC 규격) |
| 내환경성_사용주위온도 | -10~70℃, 보존 시: -25~85℃ |
| 내환경성_사용주위습도 | 35~85% RH, 보존 시: 35~90% RH |
| 부속품 | Ø8mm 커플링, 브라켓 |
| 중량 | 약 363g(약 275g) |
※최대허용회전수≥최대응답회전수 조건이 되도록 분해능을 선정하십시오.【최대응답회전수(rpm) = 최대응답주파수/분해능 × 60sec】※후면 배선인출형, 후면 배선인출 커넥터형인 경우 옵션 사양으로 보호구조 IP64 주문이 가능합니다.※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
