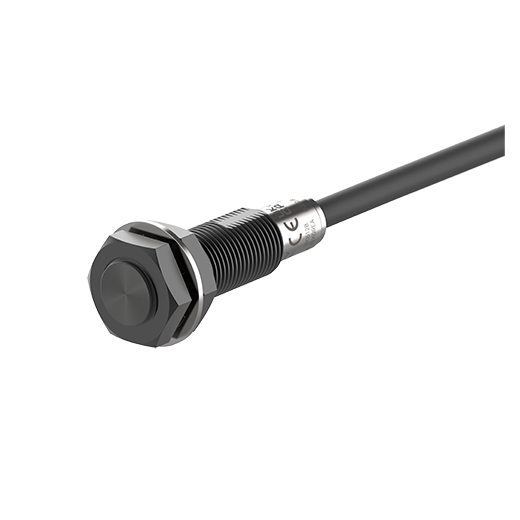

PRFDA12-3DP-V - 원주형 유도 풀 메탈 장거리 근접센서

model * 이미지는 실물과 다를 수 있음

PRFDA12-3DP-V

  • 설치 : 매입형
  • 검출면 지름 : Ø12mm
  • 검출거리 : 3mm
  • 응차거리 : 검출거리의 15% 이하
  • 표준검출체 : 12×12×1mm(철)
  • 응답주파수 : 80Hz
certmark certmark certmark certmark

데이터 시트 인쇄

데이터 시트
설치 매입형
검출면 지름 Ø12mm
검출거리 3mm
응차거리 검출거리의 15% 이하
표준검출체 12×12×1mm(철)
응답주파수 80Hz
표시등 안정 표시등 (녹색), 동작 표시등 (등색), 이상 감지등 (녹색, 등색 교차 점멸)
본체 중량 (포장) ≈ 80 g (≈ 110 g)
전원전압 10 - 30 VDC(ripple P-P: ≤ 10 %)
전류사양 소비전류: 20mA 이하
제어출력 100mA 이하
잔류전압 ≤ 2.5 V
보호회로 서지 보호회로, 출력단락 과전류 보호회로, 전원 역접속 보호회로
절연저항 ≥ 50MΩ이상 (500 VDC megger)
내전압 1,000 VAC~ 50/60 Hz에서 1분간 (전단자와 케이스간)
내진동 10 ~ 55 Hz 복진폭 1.5 mm X, Y, Z 각 방향 2시간
내충격 1,000 m/s² (≈ 100 G) X, Y, Z 각 방향 10회
내환경성_사용주위온도 -25 ~ 70 °C, 보존 시: -25 ~ 70°C (결빙 또는 결로되지 않을 것)
내환경성_사용주위습도 35 ~ 95 %RH, 보관 시: 35 ~ 95 %RH (결빙 또는 결로되지 않을 것)
보호구조 IP66, IP67 (IEC 규격)
접속방식 배선인출형
케이블규격/재질 내유성 강화 케이블 (진한 회색)
재질 케이스 / 너트: SUS303 (불소수지 코팅), 와셔: SUS304, 검출면: SUS303 (불소수지 코팅)

※SUS 재질의 부속품(너트, 와셔)을 사용하십시오. 이외의 경우, 검출 거리를 보증하지 않습니다.
※응답주파수는 평균값입니다. 측정조건은 표준검출물체를 사용하며, 검출체의 간격은 표준검출물체의 2배로 하고 설정거리는 검출거리의 1/2로 합니다.
※사용주위온도: UL 승인된 사용 주위 온도 60 ℃

3D Viewer

* 페이지 상단의 제품 이미지 아래 CAD 버튼을 클릭하면 3D Viewer를 확인할 수 있습니다.
