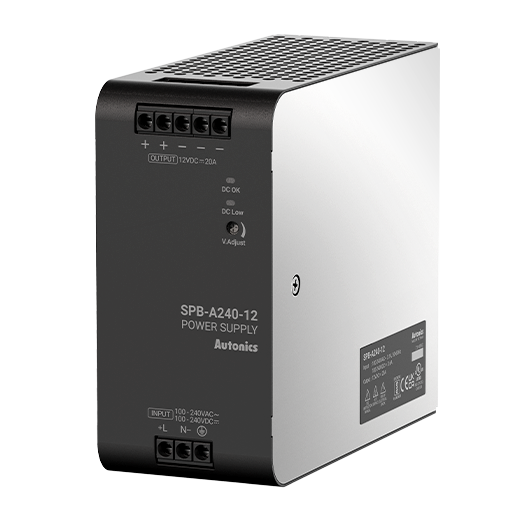

SPB-A240-12 - DIN Rail 취부형 SMPS
데이터 시트 인쇄
| 표시등 | 출력 표시등 (녹색), 출력 저전압 표시등 (적색) |
|---|---|
| 보호기능 | 과전류보호, 과전압보호, 출력단락보호, 과열방지 |
| 절연저항 | 입력 전단자, 출력 전단자, PE 간: ≥ 100 MΩ (500 VDC@(=) megger) |
| 내전압 | 입력 전단자와 출력 전단자 간: 3 kVAC~, Cutoff 전류 = 20 mA입력 전단자와 PE 간: 2 kVAC~, Cutoff 전류 = 20 mA출력 전단자와 PE 간: 1 kVAC~, Cutoff 전류 = 20 mA |
| 내진동 | 10 ~ 55 Hz 복진폭 0.75 mm X, Y, Z 각 방향 2시간 |
| 내충격 | 150 m/s² (≈ 15 G) X, Y, Z 각 방향 3회 |
| 전자파 내성(EMS) | EN61000-6-2 적합 |
| 전자파 장해 (EMI) | EN61000-6-4 적합 |
| 내환경성_사용주위온도 | -20 ~ 70 ℃, 보존 시: -25 ~ 80 ℃ (결빙 또는 결로되지 않을 것) |
| 내환경성_사용주위습도 | 20 ~ 90 %RH, 보존 시: 20 ~ 90 %RH (결빙 또는 결로되지 않을 것) |
| 기대수명 | 10년 |
| 보호구조 | IP20(IEC 규격) |
| 입력_전압 | 100 - 240 VAC~/ 90 - 350 VDC@(=)(허용 전압: 85 - 264 VAC~) |
| 입력_전류_115VAC~ | 2.5A |
| 입력_전류_230VAC~ | 1.3A |
| 입력조건_주파수 | 50/60Hz |
| 입력_효율_115VAC~ | 0.86 |
| 입력_효율_230VAC~ | 0.89 |
| 입력_역률_115VAC~ | 0.99 |
| 입력_역률_230VAC~ | 0.9 |
| 출력_전압 | 12VDC @(=) |
| 출력_전류 | 20A |
| 출력_전력 | 240W |
| 출력_입력변동율 | ±0.5% 이하 |
| 출력_부하변동율 | ≤ 2.0 % |
| 출력_온도변동율 | ≤ 0.05 % / ℃ |
| 본체 중량 (포장) | ≈ 850 g (≈ 1,050 g) |
