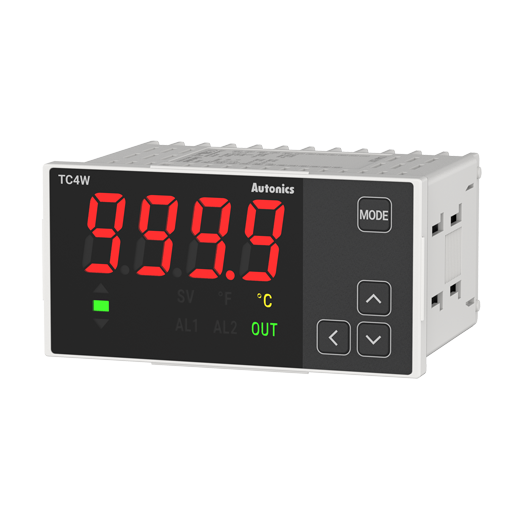

TC4W-14R - 실속형 PID 온도조절기 (1단 표시)
* 이미지는 실물과 다를 수 있음
데이터 시트 인쇄
| 외형크기 | DIN W96×H48mm |
|---|---|
| 표시방식 | 4digit 7 세그먼트 LED |
| 제어방식 | ON/OFF 제어, P, PI, PD, PID 제어 |
| 입력사양 | 열전대: K(CA), J(IC), L(IC)측온저항체: DPt100Ω, Cu50Ω |
| 샘플링주기 | 100ms |
| 제어출력 | Relay(250VAC~ 3A) 또는 SSR 구동(12VDC @(=)) [ON/OFF, 위상, 싸이클] |
| 옵션출력 | 경보1 |
| 전원전압 | 100-240VAC~ 50/60Hz |
| 표시정도_측온저항체 | •상온(23℃±5℃) 구간: (PV의 ±0.5% 또는 ±1℃ 중 큰 쪽) ±1digit•상온 이외의 구간: (PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit |
| 표시정도_열전대 | •상온(23℃±5℃) 구간: (PV의 ±0.5% 또는 ±1℃ 중 큰 쪽) ±1digit•상온 이외의 구간: (PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit |
| 조절감도 | 1~100℃/℉(0.1~50.0℃/℉) 가변 |
| 비례대폭 | 0.1~999.9℃/℉ |
| 적분시간 | 0~9999초 |
| 미분시간 | 0~9999초 |
| 제어주기 | 0.5~120.0초 |
| 수동리셋값 | 0.0~100.0% |
| 내환경성_사용주위온도 | -10~50℃, 보존 시: -20~60℃ |
| 내환경성_사용주위습도 | 35~85% RH, 보존 시: 35~85% RH |
| 절연형태 | 이중절연 또는 강화절연(기호: @(INS), 측정 입력부와 전원부 사이의 내전압 AC전압형: 2kV, AC/DC 전압형: 1kV) |
| 중량 | 약 194g(약 122g) |
※AC전압형 모델에서는 SSR 구동출력방식(일반 ON/OFF 제어, 싸이클 제어, 위상제어)을 선택하여 사용할 수 있습니다.※표시정도의 열전대 L(IC), 측온저항체 Cu50Ω•상온(23℃±5℃)구간: (PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit•상온 이외의 구간: (PV의 ±0.5% 또는 ±3℃ 중 큰 쪽) ±1digit단, TC4SP는 정도 기준에 ±1℃를 추가합니다.※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
