SPR3 Series - 3상 LED 디스플레이 슬림 전력조정기

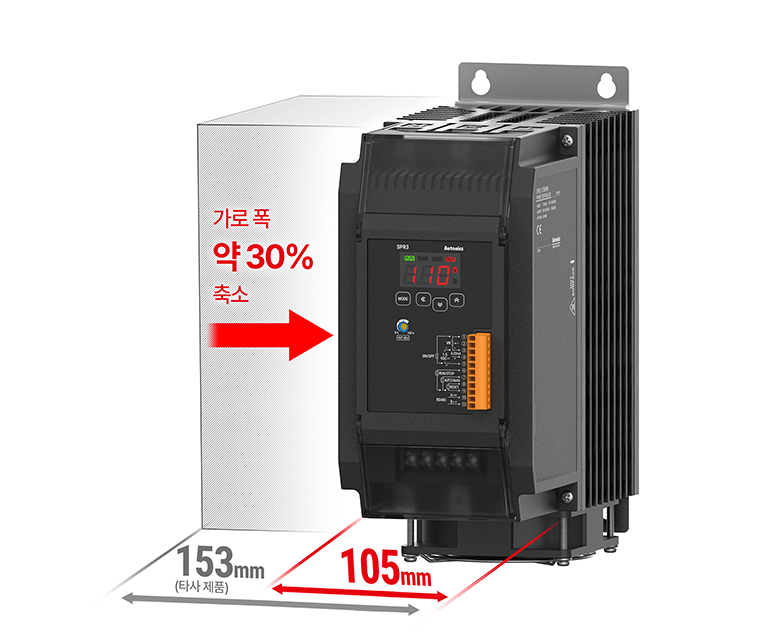

가로 폭 105mm로 슬림 사이즈 실현

타사 대비 가로 폭 사이즈를 약 30% 축소해 105mm의 슬림한 사이즈를 실현한 SPR3 시리즈는 설치 공간의 절감이 가능해 판넬 설치 시 효율적인 공간 사용이 가능합니다.

※ 25A/35A/50A/70A 모델 해당

•

  확대보기

LED 디스플레이 채용

7 세그먼트의 3digit LED 디스플레이를 채용하여 제어입력, 부하전압, 부하전류, 부하전력, 부하저항, 전원전압, 주파수, 방열판 온도 등을 직접 확인할 수 있으며, 파라미터 설정 역시 가능합니다. 이로써, 사용의 편의성은 물론, 별도의 디스플레이 장치가 필요하지 않아 설치 공간의 절약을 실현합니다.

•

  확대보기

피드백 제어 방식 지원

제어 방식으로는 싸이클 제어, ON/OFF 제어, 위상 제어의 일반 제어 모드를 비롯하여, 출력정도 ±3%를 지원하는 정전압/정전류/정전력 피드백 제어 방식을 제공하여 니크롬, 백금, 몰리브덴, 탄화규소계(SIC) 등의 다양한 부하를 안정적이고 정밀하게 제어합니다.

• 정전압 피드백 제어 모드



  전기저항의 온도계수가 적은 부하 (철, 크롬, 니크롬 등)의 전원전압변동, 부하저항변동에 대하여 출력전압이 변동되지 않게 제어 입력에 비례하는 일정한 전압을 출력합니다.

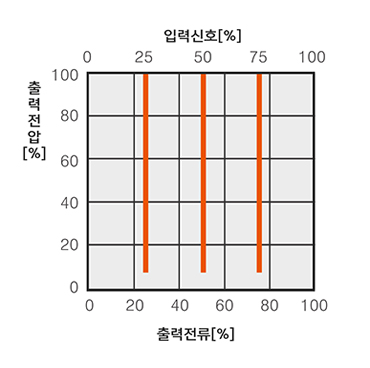

• 정전류 피드백 제어 모드



  전기저항의 온도계수가 상온을 기준으로 6~12배로 크게 변하는 부하(백금, 몰리브덴, 텅스텐 등)의 전원전압변동,부하저항변동에 대해서 출력전류가 변동되지 않게 제어 입력에 비례하는 일정한 전류를 출력합니다.

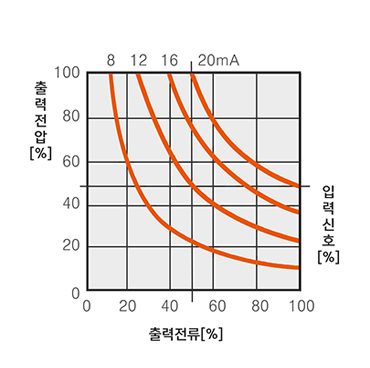

• 정전력 피드백 제어 모드



  탄화규소계(SIC)등 발열에 의한 저항값의 변화가 큰 히터 제어에 적합한 모드로서, 전원전압변동 및 부하저항변도에 대해서 출력전력이 변동되지 않게 제어 입력에 비례하는 일정한 전력을 출력합니다.

다양한 기능 내장

출력 제한, SOFT START, SOFT UP/DOWN, 입력 보정, 입력 기울기 보정 등 다양한 기능을 제공하여 부하를 보호해 안전하게 사용할 수 있으며, 정확한 전력 제어가 가능합니다.

•

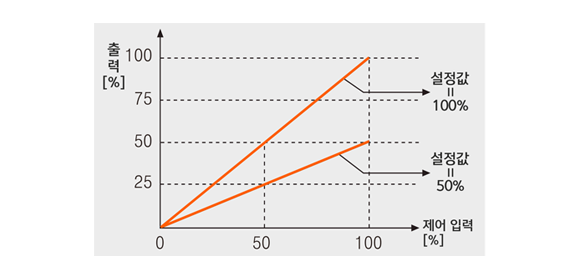

  출력 제한

  [제어 입력(%) X 출력 제한 설정(%) = 출력값]이 되도록 부하에 공급되는 전력을 제한하는 기능입니다. 제어 입력이 100% 입력 되어도 출력제한 설정값이 50%로 되어 있으면, 설정값에 비례한 50%의 출력이 나옵니다.

•

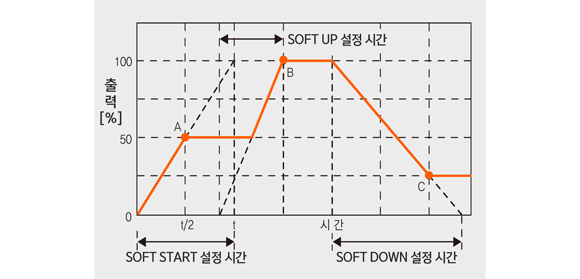

  SOFT UP/DOWN

  운전 모드 동작 중에 돌입전류로부터 부하를 보호하는 기능입니다.

•

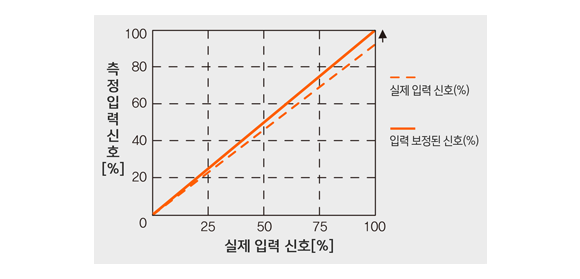

  입력 보정

  실제의 입력값과 측정된 입력값의 오프셋(Offset)을 보정하는 기능입니다.

•

  입력 기울기 보정

  실제의 100% 입력값과 측정된 100% 입력에 대한 출력값을 보정하는 기능입니다.

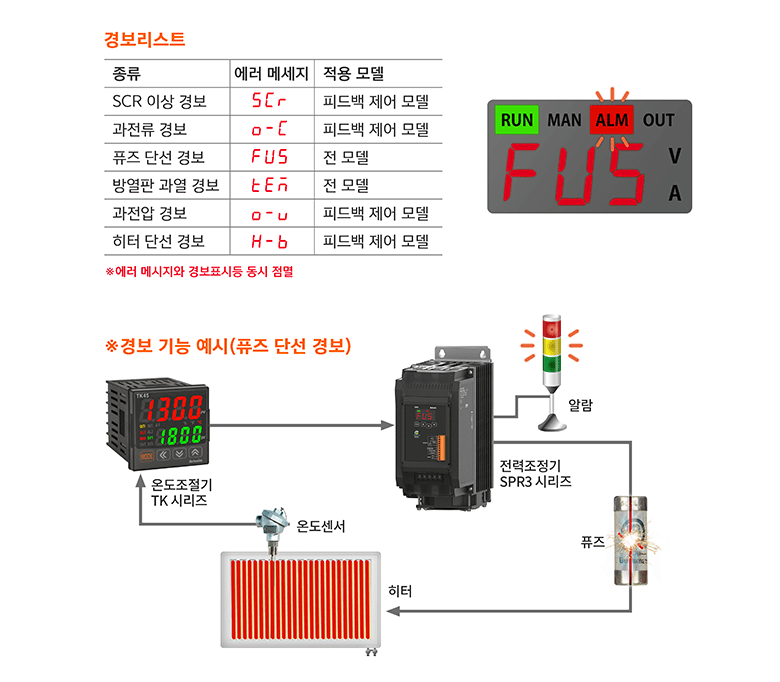

다양한 경보 기능

소자 이상, 과전류, 퓨즈 단선, 방열판 과열, 과전압, 히터 단선 시, 에러 메시지(파라미터 표시)와 경보 표시등(ALM)이 점멸합니다. 이와 함께 경보 출력이 동작하여 제품을 안전하게 사용할 수 있음은 물론, 전체적인 시스템 역시 안정적으로 운영할 수 있습니다.

•

  확대보기

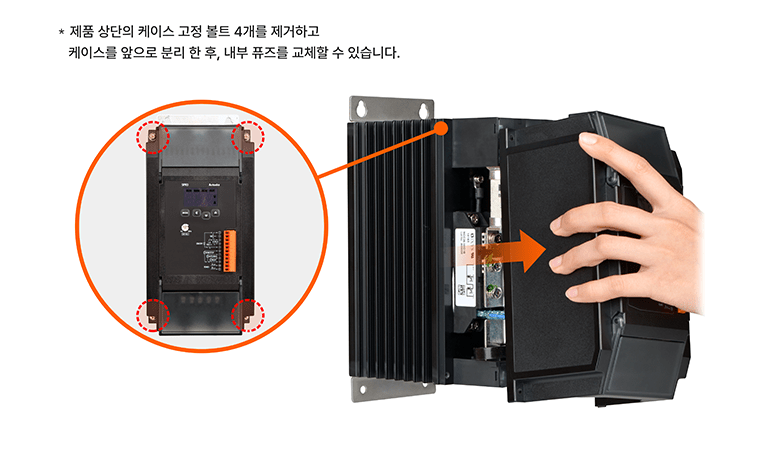

간단한 퓨즈 교체 구조

퓨즈 내장형 모델의 경우, 간단하게 퓨즈 교체가 가능한 구조로 설계되어 사용의 편의성을 향상하였습니다.

•

  확대보기

상간 단락 방지를 위한 절연 배리어 무상 제공

상간 절연 및 전도성 물질로부터 안전성을 높이기 위해 절연 배리어를 결합하여 사용할 수 있습니다. 또한 간편한 절연 배리어 연결 방식으로 손쉽게 결합 및 분리가 가능합니다.

•

  확대보기
