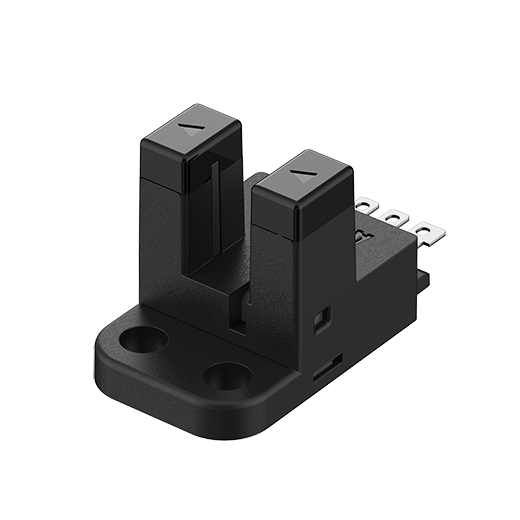

BS5-Y2M - Foto micro sensores con profundidad de ranura de 9 mm
* La imagen puede diferir
BS5-Y2M
- Tipo de detección : Tipo barrera
- Distancia de detección : 5mm
- Fuente de alimentación : 5-24VCC @(=) ±10%(ondulación P-P : máx. 10%)
- Salida de control : Salida de colector abierto NPN
- Conexión : Tipo conector
Hoja de datos Imprimir
| Tipo de detección | Tipo barrera |
|---|---|
| Distancia de detección | 5mm |
| Objetivo de detección | Opaco |
| Objetivo de detección mínimo | ≥Ø0.8mm×2mm |
| Histéresis | ≤0.05mm |
| Tiempo de respuesta | Luz encendida: Máx. 20㎲, Oscuro ENCENDIDO: Máx. 100㎲ |
| Frecuencia de respuesta | 2kHz |
| Fuente de luz | LED infrarrojo (940nm) |
| Modo de operación | Light ON/Dark ON (ajuste por cable de control) |
| Indicador | Indicador de funcionamiento (LED rojo) |
| Peso del cuerpo | Aprox. 30g |
| Fuente de alimentación | 5-24VCC @(=) ±10%(ondulación P-P : máx. 10%) |
| Voltaje de carga | ≤30VDC@(=) |
| Corriente de carga | Max. 100mA |
| Voltaje residual | NPN: ≤1.2VCC@(=), PNP: ≤ 1.2VCC@(=) |
| Consumo de corriente | Max. 30mA |
| Salida de control | Salida de colector abierto NPN |
| Circuito de protección | Polaridad de alimentación inversa, protección contra sobrecorriente de cortocircuito de salida |
| Resistencia del aislamiento | En 20MΩ (a 250VCC meggers) |
| Inmunidad al ruido | El ruido de onda cuadrada (ancho de pulso: 1㎲) por el simulador de ruido ± 240VDC @(=) |
| Rigidez dieléctrica | Entre la parte de carga y el cuerpo: 1,000 VCA~ 50/60 Hz por 1 minuto |
| Vibración | Amplitud de 1,5 mm (aceleración máxima 196 m / s²) a una frecuencia de 10 a 2000 Hz en cada dirección X, Y, Z durante 2 horas |
| Choque | 15.000 m / s² (aprox. 1.500G) en cada dirección X, Y, Z durante 3 veces |
| Iluminación del entorno ambiental | Lámpara fluorescente: máx. 1,000lx (iluminación recibida) |
| Temperatura del entorno ambiental | De -20 a 55℃, almacenamiento : de -25 a 85℃ |
| Ambiente de la humedad ambiente | 35 a 85%RH, almacenamiento : 35 a 85%RH |
| Protección | IP50 (Estándar IEC) |
| Conexión | Tipo conector |
| Material | Caja: PBT, parte sensora: PC |
