Serie AiC-CL - Sistema de motor a pasos con lazo cerrdo fase-2 tipo CC-Link

Serie AiC-CL Sistema de motor a pasos con lazo cerrdo fase-2 tipo CC-Link

Los motores AiC-CL de la serie Ai-SERVO tienen soporte para la comunicación CC-Link. Los motores pueden utilizarse con PLCs Mitsubishi a través de la comunicación CC-Link, ofreciendo una fácil conexión, instalación y control sin módulos o controladores adicionales. Se pueden controlar hasta 42 ejes de forma simultánea o independiente.

2-fases CC-Link controlador integrado con lazo cerrado servo multi-ejes alta resolución control de retroalimentación control de movimiento salida de alarma control de posición freno integrado

Ver modelo Descargas Encontrar distribuidores Agregar a producto(s) de interés Descargas CAD

Aplicaciones

Materiales de relaciones públicas

Los materiales de relaciones públicas se pueden descargar sin iniciar sesión.

{{result.bbsCtgryNm}}
{{result.nttSj}}

Selección de idioma

Descargas Avance

First Previous Previous {{pg}} Next Next Last

Datos técnicos

Todo {{ dataPagination.totalRecordCount }}

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Filtro de búsqueda Refrescar

Filtro de búsqueda
{{result.specNm }} ({{result.detailList.length }})

Búsqueda

Por favor use el buscador de modelos para buscar productos usando especificaciones detalladas Buscador de modelos Motor Selection

Serie AiC-CL Modelo ({{modlPagination.totalRecordCount }})

Por más recientes

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
Comparar Agregar a producto(s) de interés

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

※ En la actualización se agregaron tamaños del marco del motor de 20 mm, 28 mm, 35 mm

Sistema de circuito cerrado con control de posición en tiempo real
Drive de alta velocidad y alto torque perdida de paso
Controla hasta 42 ejes con comunicación CC-Link
Software basado en Windows (atMotion) para una fácil configuración de parámetros y monitoreo
Display de 7 segmentos para la lectura de la alarma/estado
Motores de tipo freno integrados
Motores con reductor/actuador rotativo integrados

Sistema de lazo cerrado
Comunicación CC-Link
Sin Hunting
Respuesta rápida
Freno integrado
Controla hasta 42 ejes

Esquema de ajuste del Sistema de motores con lazo cerrado

Tipo estándar

Esquema de ajuste del Sistema de motores con lazo cerrado Tipo estándar
Alimentación	Comunicación	Tamaño del marco del motor	Motor	Driver	Ajuste
DC	Tipo de comunicación CC-Link	20mm	Ai-M-20MA	AiC-D-20MA-CL	AiC-20MA-CL
		20mm	Ai-M-20LA	AiC-D-20LA-CL	AiC-20LA-CL
		28mm, 35mm	Ai-M-□SB	AiC-D-□SB-CL	AiC-□SB-CL
			Ai-M-□MB	AiC-D-□MB-CL	AiC-□MB-CL
			Ai-M-□LB	AiC-D-□LB-CL	AiC-□LB-CL
		42mm, 56mm, 60mm	Ai-M-□SA	AiC-D-□SA-CL	AiC-□SA-CL
			Ai-M-□MA	AiC-D-□MA-CL	AiC-□MA-CL
			Ai-M-□LA	AiC-D-□LA-CL	AiC-□LA-CL

Tipo freno integrado

Esquema de ajuste del Sistema de motores con lazo cerrado Tipo freno integrado
Alimentación	Comunicación	Tamaño del marco del motor	Motor	Driver	Ajuste
DC	Tipo de comunicación CC-Link	42mm, 56mm, 60mm	Ai-M-□SA-B	AiC-D-□SA-B-CL	AiC-□SA-B-CL
			Ai-M-□MA-B	AiC-D-□MA-B-CL	AiC-□MA-B-CL
			Ai-M-□LA-B	AiC-D-□LA-B-CL	AiC-□LA-B-CL

Tipo con reductor integrado

Tipo con reductor integrado
Alimentación	Entrada de señal del driver		Tamaño del marco del motor	Motor	Driver	Set
DC	Tipo comunicación CC-Link	RS-485	42mm, 60mm	Ai-M-□MA-G5	AiC-D-□MA-CL	-
				Ai-M-□MA-G7.2
				Ai-M-□MA-G10

※ El tipo con reductor integrado no se encuentra disponible en el SET, por favor compre por separado el motor / driver.

Tipo con actuador rotativo integrado

Tipo con actuador rotativo integrado
Alimentación	Entrada de señal del driver		Tamaño del marco del motor	Motor	Driver	Set
DC	Tipo comunicación CC-Link	RS-485	60mm	Ai-M-60MA-R5	AiC-D-□MA-CL	-
				Ai-M-60MA-R7.2
				Ai-M-60MA-R10

※ El tipo con actuador rotativo no se encuentra disponible en el SET, por favor compre por separado el motor / driver.

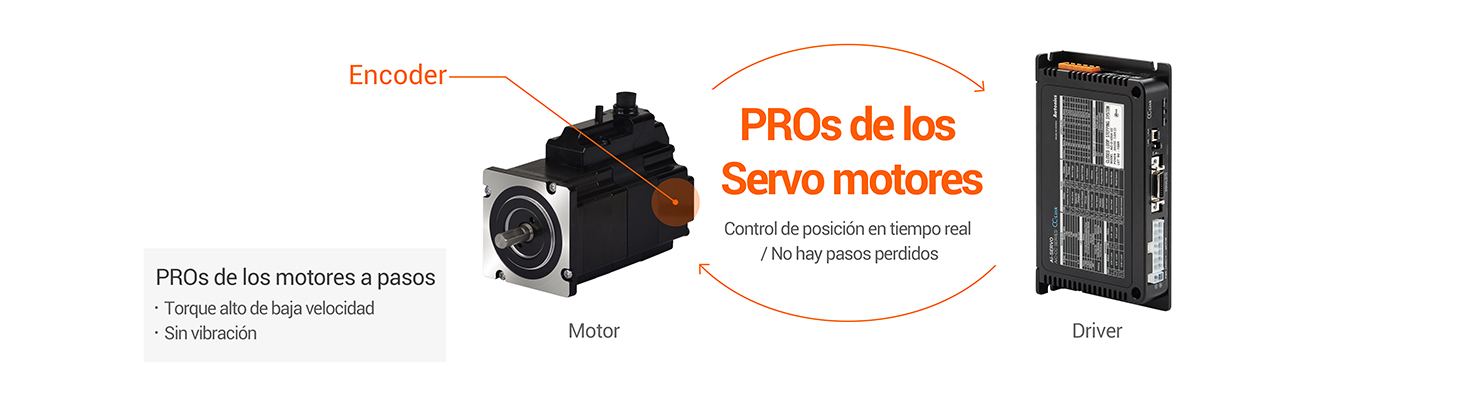

Control del motor a pasos con lazo cerrado

El sistema de motor a pasos ofrece un control de posición preciso y exacto a través de la retroalimentación del encoder integrado sin la molestia de la sintonización y la vibración de los servomotores convencionales.

Acercarse

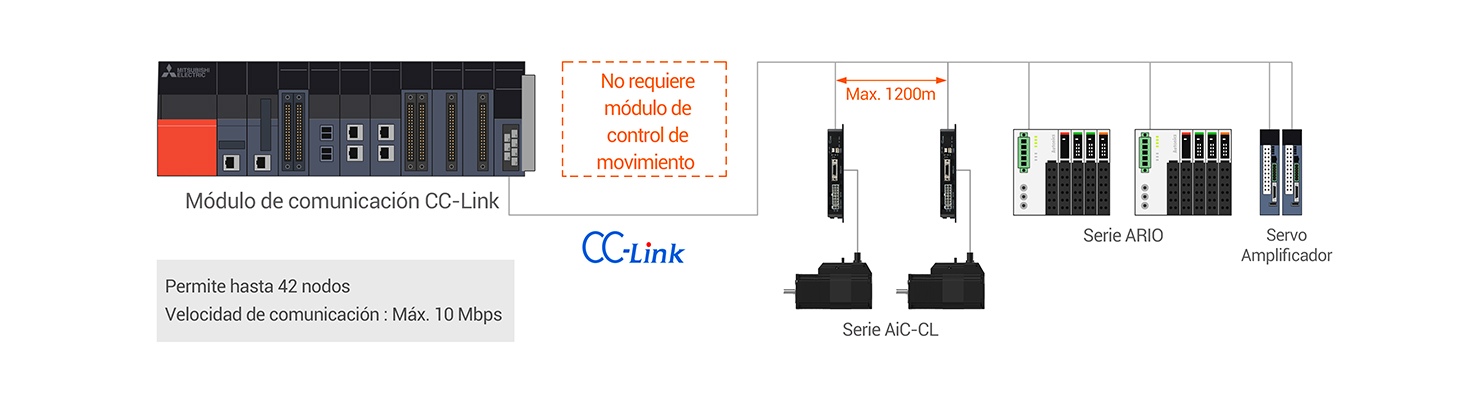

Control de comunicación CC-Link

Los motores AiC-CL de la serie Ai-SERVO tienen soporte para la comunicación CC-Link. Los motores pueden usarse con PLCs Mitsubishi a través de la comunicación CC-Link, ofreciendo una fácil conexión, instalación y control sin módulos o controladores adicionales. Se pueden controlar hasta 42 ejes de forma simultánea o independiente.

Acercarse

Software para el control de movimiento (atMotion)

La interfaz de usuario intuitiva del software de control de movimiento atMotion permite a los usuarios establecer fácilmente los parámetros y supervisar los datos.

Acercarse
Motores con freno integrado

Los drivers y el motor con freno integrado permiten un control más seguro de las cargas verticales. Los frenos están ubicados hacia atrás y el conector de freno separado permite una fácil conexión.

Acercarse
