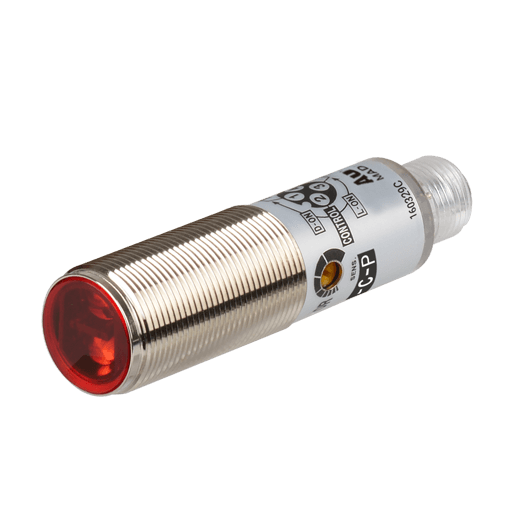

BRQM400-DDTA-C-P - 원주형 포토센서

model * 이미지는 실물과 다를 수 있음
CAD

BRQM400-DDTA-C-P

  • 검출방식 : 확산 반사형
  • 검출거리 : 400mm
  • 검출물체 : 불투명체, 반투명체
  • 광원 : 적색 LED(660nm)
  • 응답시간 : 1ms 이하
certmark certmark certmark certmark certmark

데이터 시트 인쇄

데이터 시트
검출방식 확산 반사형
검출거리 400mm
검출물체 불투명체, 반투명체
광원 적색 LED(660nm)
응답시간 1ms 이하
전원전압 10-30VDC @(=) ±10%(리플 P-P: 10% 이하)
소비전류 30mA 이하
감도설정 볼륨
동작모드 Light ON/Dark ON(컨트롤선)
제어출력 PNP 오픈 콜렉터
접속 케이블사양 커넥터형(M12)
내환경성_사용주위조도 태양광: 11,000lx 이하, 백열등: 3,000lx 이하 (수광면 조도)
내환경성_사용주위온도 -25~60℃, 보존 시: -30~70℃
보호구조 IP67(IEC 규격)
내환경성_사용주위습도 35~85% RH, 보존 시: 35~85% RH
응차거리 최대 검출거리의 20% 이하
재질 ᆞ케이스: Ni 도금된 황동
ᆞ렌즈 및 렌즈커버: PMMA
중량 약 140g(약 30g)

※백색 무광택지 100×100mm인 경우의 검출거리입니다.
※M12 커넥터 배선은 별매품입니다.
※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.
※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
