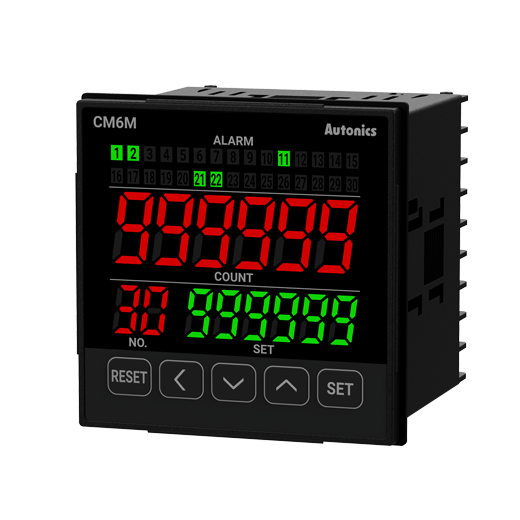

CM6M-30B2 - 30채널 카운터

* 이미지는 실물과 다를 수 있음

CAD

CM6M-30B2

관심 제품 담기

대리점 찾기 비교하기 모델 스펙 보기

데이터 시트
표시자릿수	계수 / 설정 표시부: 6 digit, 채널 표시부: 2 digit
표시방식	7 세그먼트 LED 방식 - 계수 / 채널 표시부: 적색 - 경보 출력 표시등 / 설정 표시부: 녹색
채널수	최대 30 채널
최고계수속도	20 [cps]
카운터_계수범위	0 ~ 999999
최소신호폭	RESET 신호: ≥ 100 ms 계수값 신호: ≥ 50 ms
입력방식	BCD Code
입력레벨	[H]: 16 - 30 VDC@(=), [L]: 0 - 3 VDC@(=)
경보출력	유접점, 무접점
구성	SPST (1a) 1개, NPN 오픈 콜렉터 출력 1개
용량	250 VAC~ 3 A 저항 부하, ≤ 30 VDC@(=) 100 mA
중량	≈ 145 g (≈ 215 g)
전원전압	24VDC @(=)
소비전력	2.6 W
정전보상	≈ 10 년 (불휘발성 반도체 메모리 사용)
절연저항	≥ 100 MΩ (500 VDC@(=) megger)
내전압	충전부와 케이스 간: 2,000 VAC~ 50 / 60 Hz 에서 1분간
내노이즈	노이즈 시뮬레이터에 의한 방형파 노이즈 (펄스폭: 1㎲) ±500 V
내진동	10 ~ 55 Hz 복진폭 0.75 mm X, Y, Z 각 방향 1시간
내충격	300 m/s² (≈ 30 G) X, Y, Z 각 방향 3회
릴레이 수명	기계적: ≥ 1,000 만회 전기적: ≥ 10 만회
내환경성_사용주위온도	-15~55℃, 보존 시: -25~65℃
내환경성_사용주위습도	35~85% RH, 보존 시: 35~85% RH
보호구조	IP54 (전면부, IEC 규격)

※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
