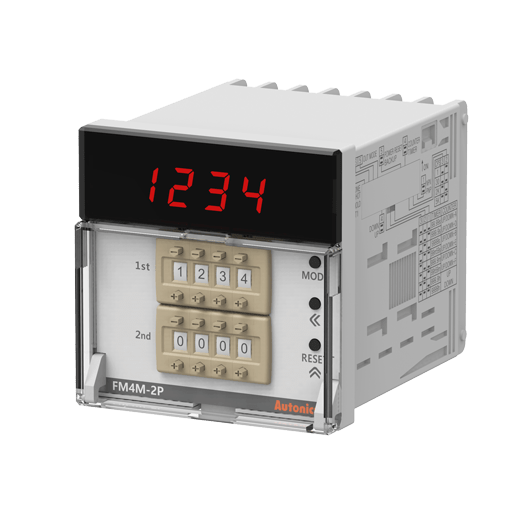

FM Series - 디지털 메져 카운터
FM Series 디지털 메져 카운터
멀티/디바이드 기능 선택이 가능한 DIN W72×H72mm의 가ㆍ감산 메져 카운터 FM 시리즈는, 1cps/30cps/300cps/2kcps/5kcps의 계수 속도 지원 및 소수점 설정 기능, NPN/PNP 입력 선택 기능은 물론, 파라미터를 통해 NPN/PNP 입력 선택이 가능합니다. 또한 불휘발성 반도체를 사용하여 10년의 정전 보상 기능을 실현한 제품으로, 더욱 안정적인 구동이 가능합니다.
주요 특징
- 파라미터 설정 : 입력/출력 동작모드, 최고계수속도, 소수점 위치, OUT1/OUT2 출력시간(0.01~99.99초), 무전압(NPN)/전압(PNP)입력 선택, 멀티/디바이드 모드 기능 선택
- 정전보상 : 10년(불휘발성 반도체 사용)
- 전원전압 : 100-240VAC 50/60Hz
- 마이크로 컴퓨터(Micom) 내장
- DIN W72×H72mm 가·감산 메져 카운터
;)
모델명 변경 및 단종 모델
단종 모델은 CT 시리즈로 대체 가능합니다. 일부 모델의 경우 사이즈가 상이할 수 있습니다.
외형
;)
모델구성
;)
구형 : FM Series
| 무표시(출력) | 1단 프리셋 |
| 2P(출력) | 2단 프리셋 |
| M(기능) | 메져 기능 |
| A(네트워크) | 설정용 |
| B(네트워크) | 표시전용 |
| 4(출력) | 9999(4 digit) |
| 6(출력) | 999999(6 digit) |
| F(외형크기) | DIN W72 x H72mm |
| L(외형크기) | DIN W144 x H72mm |
신형 : FM Series
| 4(전원전압) | 100-240VAC 50/60Hz |
| 1P(출력) | 1단 설정 |
| 2P(출력) | 2단 설정 |
| I(출력) | 표시전용 |
| M(기능) | 메져 기능 |
| 4(표시자릿수) | 9999(4 digit) |
| 6(표시자릿수) | 999999(6 digit) |
| FM(외형크기) | DIN W72 x H72mm |
모델명으로 전원전압 사양 구분
전원전압
;)
구형 : FM Series
| 전원전압 | AC전압형 | 100-240VAC 50/60Hz |
|---|---|---|
| AC/DC전압형 | 12-24VAC 50/60Hz, 12-24VDC 겸용 | |
신형 : FM Series
| 전원전압 | 100-240VAC ~ 50/60Hz |
|---|
기존 AC/DC 전압형 모델 단종
CP1/CP2 최고계수속도
;)
소비전력(AC 전압형)
;)
구형 : FM Series
| 소비전력 | AC전압형 | 표시전용 : 4.7VA 이하, 1단 프리셋 : 5.7VA 이하(100-240VAC 50/60Hz), 2단 프리셋트 : 약 6.5VA(240VAC 50/60Hz) |
|---|---|---|
| AC/DC전압형 |
| |
신형 : FM Series
| 소비전력 | 1단 설정 : 4.6VA 이하 2단 설정 : 5.8VA 이하 표시전용 : 3.8VA 이하 |
|---|
소비전력 감소
입력방식 (임피던스 및 잔류전압)
;)
구형 : FM Series
| 전압(PNP) 입력 |
|
|---|---|
| 무전압(NPN) 입력 |
|
신형 : FM Series
| 전압(PNP) 입력 |
|
|---|---|
| 무전압(NPN) 입력 |
|
PNP : 입력 임피던스 변경
NPN : 단락 시, 임피던스 및 잔류전압 변경
One-Shot 출력시간
;)
구형 : FM Series
| 1단 설정형 | 0.05~5초 |
|---|---|
| 2단 설정형-1단 출력 | 0.5초 고정, 2단 출력 : 0.05~5초 |
신형 : FM Series
- One-Shot 출력시간 신형
설정범위 : OUT2(OUT1 : )00.01~99.99초OUT1 : Hold 00.01~99.99초
F . n . S출력 동작모드를 설정하면 OUT2(OUT1)가 표시되지 않습니다.
2단 설정 모델에서 출력 동작모드가 S일 경우 OUT1이 표시되지 않습니다.
1단 설정 모델은 OUT1만 표시합니다.
파라미터로 설정 변경
획득규격
;)
외형치수도
;)
브라켓
;)
판넬 가공치수도
;)
;)
입력논리 선택
;)
기능 설정
;)
기능 설정 방법 변경(기존 : DIP 스위치 / 신형 : 파라미터)
| 기능 | 구형 | 신형 | ||
|---|---|---|---|---|
| SW | 단자 번호 | 파라미터 | ||
| 입력 동작 모드 | SW1 | 1, 2 | ||
| 가산/감산 모드 | SW1 | 3 | ||
| 출력 동작 모드 | SW1 | 4, 5, 6 | ||
| 1단 출력 (One-Shot/Hold) | SW1 | 7 | ||
| 최고 계수 속도 | SW2 | 1, 2 | ||
| 전면 RESET 사용 유/무 | SW2 | 3 | ||
| 멀티/디바이드 모드 | SW2 | 4 | ||
소수점 설정
;)
