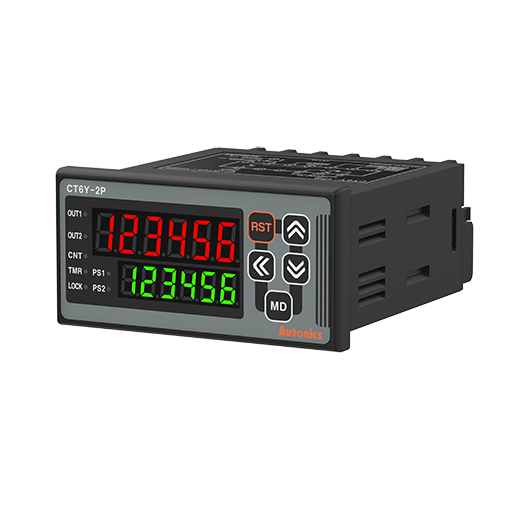

CT6Y-2P2 - 프로그래머블 디지털 카운터/타이머
데이터 시트 인쇄
| 표시방식 | 6digit 7세그먼트 LED |
|---|---|
| 동작방식 | 카운터: 가산, 감산, 가감산타이머: 가산, 감산 |
| 단자구성 | 단자대 |
| 출력동작 | SIGNAL ON DELAY, POWER ON DELAY, FLICKER, INTERVAL, SIGNAL OFF DELAY, ON-OFF DELAY, INTEGRATION TIME |
| 전원전압 | 24VAC~ 50/60Hz, 24-48VDC @(=) |
| 시간동작 | POWER ON STARTSIGNAL ON START |
| 외부공급전원 | 12VDC @(=) ±10%, 100mA 이하 |
| 신호입력방식 | 전압 입력(PNP), 무전압 입력(NPN) |
| 최고계수속도 | 1, 30, 1k, 5k, 10k [cps] |
| 최소신호폭 | 1ms/20ms |
| 정전보상 | 약 10년 |
| 설정범위 | 0.001초~9.999초, 0.01초~99.99초, 0.1초~999.9초, 1초~9999초, 1초~99분 59초, 0.1분~999.9분, 1분~9999분, 1분~99시간 59분, 1시간~9999시간 |
| 제어출력_구분 | 2단 프리셋 |
| 제어출력_Relay | SPST(1a) 1개, SPDT(1c) 1개 |
| 제어출력_NPN오픈콜렉터 | 1 |
| 보호구조 | IP65(전면부) |
| 카운터_계수범위 | -99999~999999 |
| 카운터_스케일 | 소수점 5자리 |
| 카운터_최소신호폭 | RESET 신호: 1ms / 20ms 선택 |
| 타이머_최소신호폭 | INA, INH, RESET 신호: 1ms / 20ms 선택 |
| 내환경성_사용주위온도 | -10~55℃, 보존 시: -25~65℃ |
| 내환경성_사용주위습도 | 35~85% RH, 보존 시: 35~85% RH |
| 중량 | 약 228g (약 140g) |
※통신 컨버터는 당사 SCM-WF48(Wi-Fi/RS485·USB 무선 통신 컨버터, 별매품), SCM-US48I(USB/RS485 컨버터, 별매품), SCM-38I(RS232C/RS485 컨버터, 별매품), SCM-US(USB/Serial 컨버터, 별매품) 사용을 권장하며 통신 케이블은 RS485 통신에 적합한 Twisted pair선을 사용하십시오.※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
