AFS Series - 인터페이스 단자대

AFS Series 인터페이스 단자대

인터페이스 단자대 AFS 시리즈는 PLC 및 모션 디바이스의 Input/Output에 최적화되어있는 제품입니다. 본 제품은, 범용적인 스크류 (Screw) 체결 방식을 지원하여 보다 견고한 결선과 안정성을 제공합니다. 또한, 다양한 라인업 구성으로 사용자 환경에 맞는 사용이 가능하며, 2단 배열 타입 등 컴팩트한 사이즈로 효과적인 공간 절약을 실현합니다.

범용 스크류 나사 인터페이스 I/F 20핀 26핀 40핀 50핀 커넥터 2단 배열 점퍼바 슬림형 공간 절약 DIN Rail 나사 설치 CH/CO 소형

모델 보기 자료실 대리점 찾기 관심 제품 담기 CAD 다운로드

주요 특징

범용적인 스크류 (Screw) 연결 방식으로 견고한 결선 및 안정성 제공
PLC 및 모션 디바이스의 Input/Output에 최적
컴팩트한 사이즈로 제어반의 공간 절약 가능
경첩 보호 커버로 먼지 및 이물질로부터 제품 내부 보호 가능
DIN Rail 및 나사 고정 방식으로 설치 가능

※ I/O 단자대 케이블은 당사 제품(CH/CO Series) 사용을 권장합니다.

Screw 타입
나사 고정 취부
DIN rail 취부

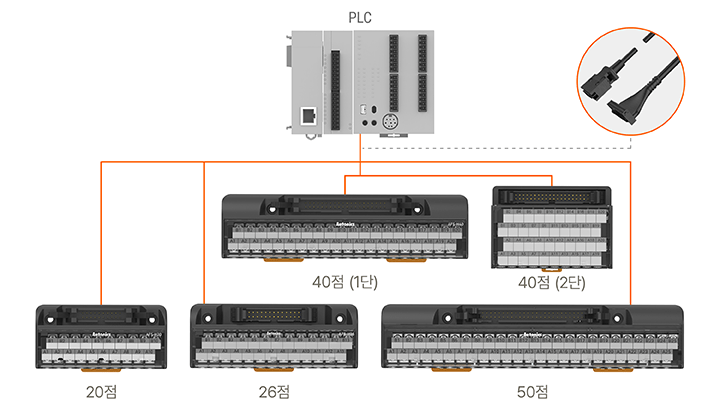

단자대 모델 구성표

Table

확대보기

단자대 모델 구성표
단자 형태	단자 점 수	커넥터 핀 수	제어기기측 커넥터	취부 방식	단자 배열	적용 단자대
Screw	20점	20핀	HIF3BA-20PA-2.54DSA	DIN Rail/ 나사 고정	1단	AFS-H20
	26점	26핀	XG4A-2631			AFS-H26
	40점	40핀	HIF3BA-40PA-2.54DSA			AFS-H40
	40점	40핀	XG4A-4031		2단	AFS-HB40
	50점	50핀	HIF3BA-50PA-2.54DSA		1단	AFS-H50
