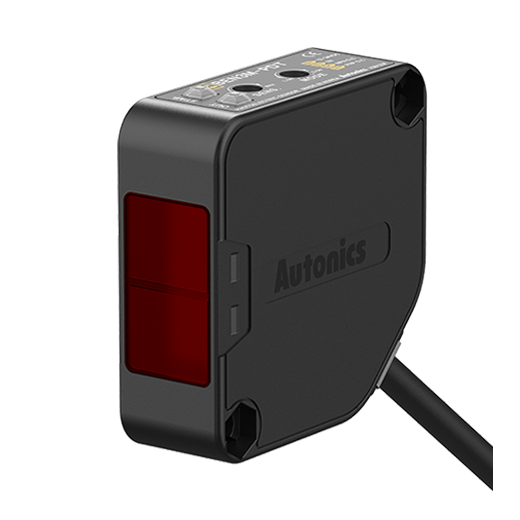

BEN3M-PDT - AC/DC 겸용 포토센서
데이터 시트 인쇄
| 검출방식 | 미러 반사형(편광필터 내장형) |
|---|---|
| 검출거리 | 3m(MS-2) |
| 검출물체 | Ø60mm 이상의 불투명체 |
| 광원 | 적색 LED(660nm) |
| 응답시간 | 1ms 이하 |
| 전원전압 | 12-24VDC @(=) ±10%(리플 P-P: 10% 이하) |
| 소비전류 | 50mA 이하 |
| 감도설정 | 볼륨 |
| 동작모드 | Light ON/Dark ON(스위치) |
| 제어출력 | NPN, PNP 오픈 콜렉터 동시출력 |
| 접속 케이블사양 | 배선인출형(Ø5, 2m) |
| 내환경성_사용주위조도 | 태양광: 11,000lx 이하, 백열등: 3,000lx 이하 (수광면 조도) |
| 내환경성_사용주위온도 | -20~65℃, 보존 시: -25~70℃ |
| 보호구조 | IP50 |
| 내환경성_사용주위습도 | 35~85% RH, 보존 시: 35~85% RH |
| 재질 | 케이스, 케이스 커버: 내열 ABS, 검출부: PC(편광 Type은 PMMA), 브라켓: SPCC, 볼트: SCM, 너트: SCM |
| 부속품_개별 | 미러(MS-2) |
| 부속품_공통 | 볼륨 조정 드라이버, 고정 브라켓, 볼트, 너트 |
| 중량 | 약 200g |
※미러 반사형의 검출거리는 미러(MS-2A) 사용 시 거리이며, 일반형인 경우 별매품인 MS-4 미러를 사용하여도 동일한 성능을 얻을 수 있습니다. 또 검출거리는 센서와 미러 간의 설정가능 범위를 나타내며, 0.1m 이하에서도 검출이 가능합니다.미러테이프를 사용할 경우, 사이즈에 따라 반사율이 달라지므로 “▣미러테이프 모델별 반사율”을 확인 후 사용하십시오.※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
