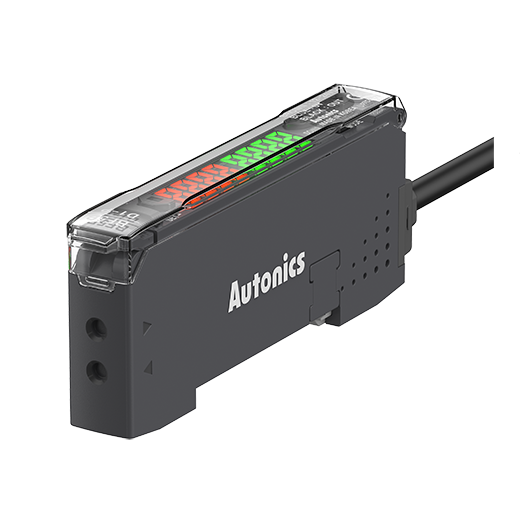

BF5R-D1-N - 고기능 싱글/듀얼 디지털 표시형 광화이버 앰프
데이터 시트 인쇄
| 타입 | 듀얼 디스플레이 |
|---|---|
| 표시방식 | 4digit 7 세그먼트 LED |
| 광원 | 적색 LED(660nm) |
| 응답시간 | 50㎲, 150㎲, 500㎲, 4ms, 10ms |
| 전원전압 | 12-24VDC @(=) ±10%(리플 P-P: 10% 이하) |
| 소비전류 | 50mA 이하 |
| 동작모드 | Light ON/Dark ON(파라미터) |
| 제어출력 | NPN 오픈 콜렉터 |
| 타이머기능 | OFF, OFF Delay, ON Delay, One-shot(1~5000ms) |
| 감도설정 | 수동 티칭(오토튜닝, 1지점, 2지점, 위치 설정)※다단 연결 시, 일괄티칭 지원 |
| 통신 | I2C 방식(최대 8대) |
| 내환경성_사용주위조도 | 태양광: 11,000lx 이하, 백열등: 3,000lx 이하 (수광면 조도) |
| 내환경성_사용주위온도 | -10~50℃, 보존 시: -20~70℃ |
| 보호구조 | IP40 |
| 내환경성_사용주위습도 | 35~85% RH, 보존 시: 35~85% RH |
| 상호간섭방지기능 | 최대 인접 유닛 8 Set(자동 인식, 응답시간에 상관 없음) |
| 초기화기능 | 출하 상태로의 초기화 기능 |
| 절전기능 | 일반/절전모드1/절전모드2 |
| 재질 | 케이스: PBT, 커버: PC |
| 부속품 | 커넥터형 배선(Ø4mm, 3심, 2m)(AWG22, 소선 지름: 0.08mm, 소선 수: 60, 절연체 외경: Ø1.25mm), 측면 커넥터 |
| 중량 | 약 138g(약 20g) |
※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
