ACS Serie Gemeinsame Klemmenblöcke

Die gemeinsamen Klemmenleisten der ACS-Serie sind mit einer gemeinsamen Verdrahtung auf der Leiterplatte ausgestattet und benötigen keine Überbrückungsschienen. Die Klemmenleiste verfügt über Schraubanschlüsse für eine einfache und sichere Verbindung. Das kompakte Design mit 2-Linien-Anordnung ermöglicht eine flexible Installation in begrenzten Räumen. Die ACS-Serie zeichnet sich durch eine hervorragende Umweltbeständigkeit aus, da sie durch eine transparente Schutzabdeckung mit Scharnier vor Staub und Schmutz geschützt ist.

gemeinsame Schraube 20Punkt 40Zoll 50Punkt Erweiterung der Spannungsversorgung 2-zeilige Anordnung Brückenkabel nicht erforderlich umfassende Verbindung DIN-Schiene Schraubmontage Kompakte Größe

Modell ansehen Herunterladen Interessierte(s) Produkt(e) hinzufügen CAD Download

Wichtige Merkmale

Schraubanschluss für stabile und zuverlässige Verbindung
Hervorragende Beständigkeit gegen Staub und Schmutz durch aufklappbare Abdeckung
Gemeinsame Verdrahtung auf der Leiterplatte, keine Überbrückungsleiste erforderlich
Kompaktes, platzsparendes Design
Montage auf DIN-Schiene und Schraubmontage

Schraubentyp

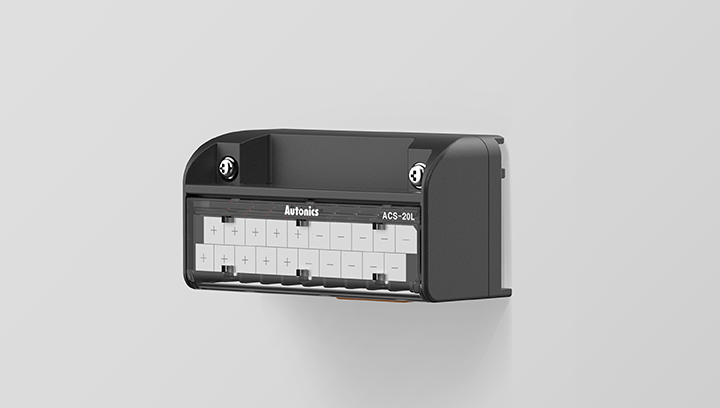

Schraubmontage

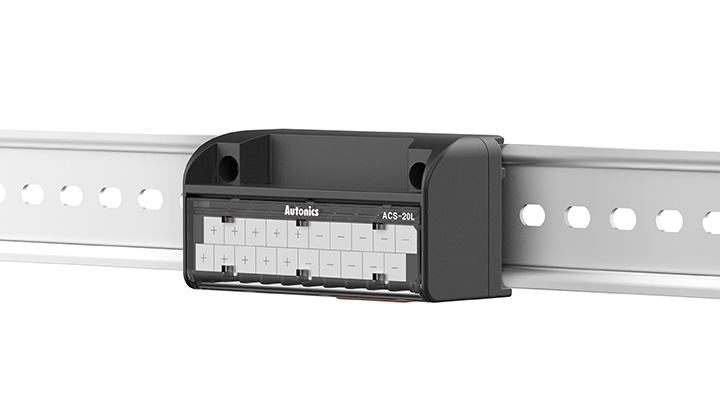

DIN-Schienen-Montage

Modell

Table

vergrößern.

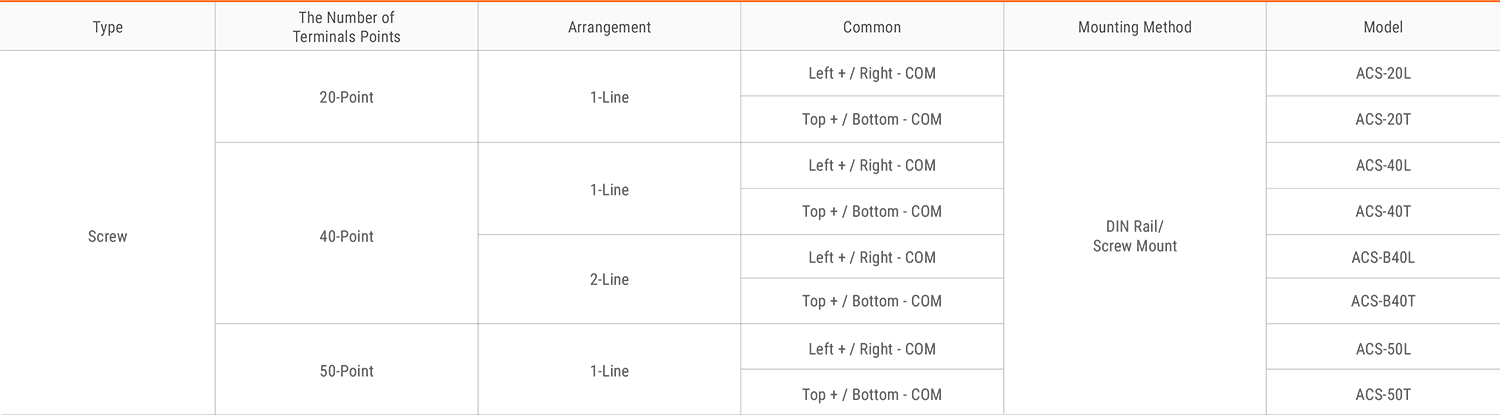

Modell
Type	Anzahl der Anschlusspunkte	Anordnung	Gemeinsamkeit	Montagemethode	Modell
Screw	20-Punkt	1-zeilig	links + / rechts – COM	DIN-Schienen-/ Schraubenmontage	ACS-20L
	20-Punkt	1-zeilig	oben + / unten – COM		ACS-20T
	40-Punkt	1-zeilig	links + / rechts – COM		ACS-40L
		1-zeilig	oben + / unten – COM		ACS-40T
		2-zeilig	links + / rechts – COM		ACS-B40L
		2-zeilig	oben + / unten – COM		ACS-B40T
	50-Punkt	1-zeilig	links + / rechts – COM		ACS-50L
	50-Punkt	1-zeilig	oben + / unten – COM		ACS-50T

Vielfältige Produktpalette für flexible Anwendungen

Die ACS-Serie ermöglicht die Flexibilität für die Bedürfnisse und Anwendungen des Benutzers mit verschiedenen Aufstellungen.

vergrößern.
Platzsparendes Design mit schlanker Größe

Die ACS-Serie verfügt über ein platzsparendes Design mit 7-mm-Klemmenabstand für den Anschluss mehrerer Geräte auf begrenztem Raum.

vergrößern.
