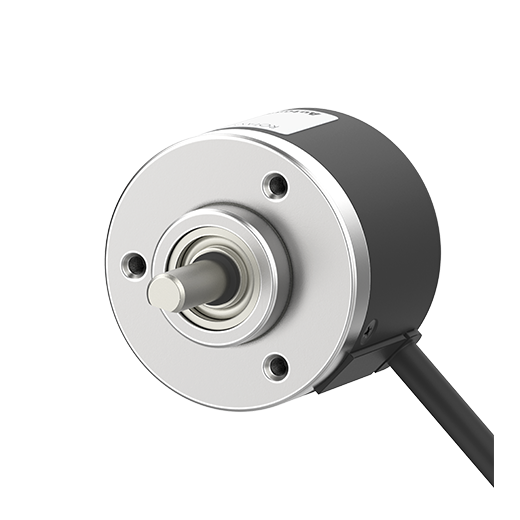

E40S6-600-3-T-24 - Bộ mã hóa vòng quay tương đối 40mm (Loại trục)
* Hình ảnh có thể khác
E40S6-600-3-T-24
- Đường kính ngoài trục : Ø6mm
- Tần số đáp ứng tối đa : 300kHz
- Độ phân giải cho phép tối đa : 5000rpm
- Mô-men khởi động : Max. 40gf.cm(max. 0.00392N.m)
- Độ phân giải : 600P/R
- Ngõ ra điều khiển : Totem pole
- Nguồn cấp : 12-24VDC @(=) ±5%(sóng P-P: max. 5%)
- Loại kết nối : loại cáp hướng tâm
- Cấu trúc bảo vệ : IP50
Bảng dữ liệu In
| Đường kính ngoài trục | Ø6mm |
|---|---|
| Tần số đáp ứng tối đa | 300kHz |
| Độ phân giải cho phép tối đa | 5000rpm |
| Mô-men khởi động | Max. 40gf.cm(max. 0.00392N.m) |
| Độ phân giải | 600P/R |
| Pha ngõ ra | A, B, Z |
| Ngõ ra điều khiển | Totem pole |
| Nguồn cấp | 12-24VDC @(=) ±5%(sóng P-P: max. 5%) |
| Loại kết nối | loại cáp hướng tâm |
| Cấu trúc bảo vệ | IP50 |
| Môi trường_Nhiệt độ xung quanh | -10 đến 70℃, bảo quản: -25 đến 85℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản: 35 đến 90%RH |
| Phụ kiện | Khớp nối chuẩn Ø6mm, khớp nối Ø8mm (bán riêng) |
| Trọng lượng | Xấp xỉ 120g |
※Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
