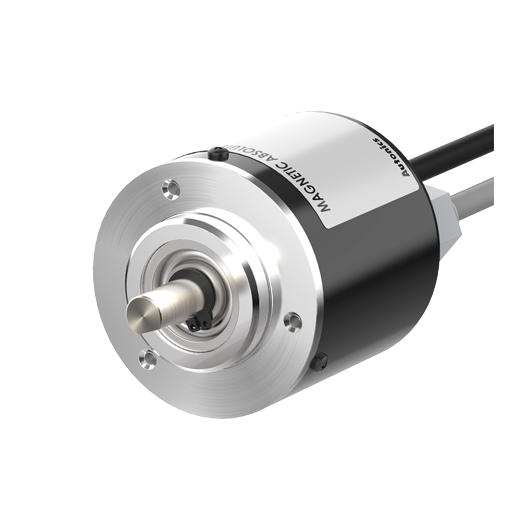

MGAM50S Series - Bộ mã hóa vòng quay tuyệt đối Ø50mm loại quay nhiều vòng, có từ tính

MGAM50S Series Bộ mã hóa vòng quay tuyệt đối Ø50mm loại quay nhiều vòng, có từ tính

Bộ mã hóa vòng quay tuyệt đối series MGAM50S có đường kính ngoài Ø50 mm và đường kính trục Ø8 mm. Series MGAM50S có khả năng hoạt động chính xác ngay cả trong điều kiện môi trường khắc nghiệt như sốc, rung, bụi bẩn hoặc ẩm ướt (so với bộ mã hoá quang học). Series MGAM50S có tổng độ phân giải lên đến 23 bit (8,388,608), trong đó quay một vòng 10 bit (1024 division) và quay nhiều vòng 13 bit (8,192 division), cung cấp giải pháp chính xác và tiết kiệm chi phí cho các ứng dụng công nghiệp.

Xem model Tải xuống Tìm nhà phân phối Thêm vào sản phẩm quan tâm Tải xuống CAD

Các tính năng chính

Độ chính xác cao trong điều kiện môi trường khắc nghiệt như va chạm, chấn động, bụi bẩn, và ẩm ướt (so với bộ mã hóa vòng quay quang)
Tuổi thọ cao (so với bộ mã hóa vòng quay quang)
Mã ngõ ra: Binary
Giao diện ngõ ra: Parallel (Nối tiếp đồng bộ), SSI (Song song)
Tổng độ phân giải 23 bit (tương ứng với 8.388.608 division)
- - Quay một vòng: 10 bit (1.024 division)
- - Quay nhiều vòng: 13 bit (8.192 vòng)
Nguồn cấp: 12-24 VDC ±5%
Chức năng Báo động tràn (OVF)
Cấu trúc bảo vệ: IP50

Ảnh hưởng tối thiểu từ điều kiện môi trường
Tuổi thọ cao
Đường kính 50mm
Chi phí thấp

Nguyên lý hoạt động của bộ mã hóa loại từ tính

Zoom In
- High Precision Even in Demanding Conditions : Unlike optical encoders which require perfect gaps between the disc and the optical sensor, magnetic encoders work by generating a signal as the magnetic field rotates. This allows higher tolerance for the encoders, allowing precise and accurate measurements in environments with shock, vibration, dust or humidity.
- Longer Service Life (Compared to Optical Encoders) : magnetic rotary encoders do not contain sensitive components like optical encoders, allowing them to last longer in challenging environments. With higher shock and vibration resistance, and less chance of dust or condensation build-up, magnetic encoders inherently have a longer life cycle than its optical counterparts.
