AiS Series - Hệ động cơ bước vòng kín 2 pha
AiS Series Hệ động cơ bước vòng kín 2 pha
Hệ thống động cơ bước vòng kín AiS series có khả năng điều khiển vị trí chính xác thông qua phản hồi từ bộ mã hóa tích hợp bên trong động cơ. Động cơ này có tỉ lệ phản hồi nhanh nên rất phù hợp để điều khiển ở khoảng cách ngắn. Người dùng có thể dễ dàng điều chỉnh độ lợi bằng bộ điều chỉnh bên ngoài.
Các tính năng chính
- Điều khiển vị trí trong thời gian thực một cách chính xác với hệ thống vòng kín
- Điều khiển mô-men xoắn cao với tốc độ nhanh mà không bị lỡ bước
- Cài đặt hoạt động dễ dàng với bộ điều chỉnh bên ngoài (Độ lợi, bộ lọc tốc độ, vị trí, độ phân giải)
- Có thắng (tùy model)
- Tương thích với động cơ loại tích hợp bộ truyền động quay / có bánh răng
Hệ vòng kín
Không dao động
Phản hồi nhanh
Có thắng
Sơ đồ thiết lập hệ động cơ bước vòng kín
- Loại tiêu chuẩn
| Nguồn | Ngõ vào driver | Kích thước khung động cơ | Động cơ | Driver | Bộ |
|---|---|---|---|---|---|
| DC | Ngõ vào xung | 20mm | Ai-M-20MA | AiS-D-20MA | AiS-20MA |
| Ai-M-20LA | AiS-D-20LA | AiS-20LA | |||
| 28mm, 35mm | Ai-M-□SB | AiS-D-□SB | AiS-□SB | ||
| Ai-M-□MB | AiS-D-□MB | AiS-□MB | |||
| Ai-M-□LB | AiS-D-□LB | AiS-□LB | |||
| 42mm, 56mm, 60mm | Ai-M-□SA | AiS-D-□SA | AiS-□SA | ||
| Ai-M-□MA | AiS-D-□MA | AiS-□MA | |||
| Ai-M-□LA | AiS-D-□LA | AiS-□LA |
- Loại có thắng
| Nguồn | Ngõ vào driver | Kích thước khung động cơ | Động cơ | Driver | Bộ |
|---|---|---|---|---|---|
| DC | Ngõ vào xung | 42mm, 56mm, 60mm | Ai-M-□SA-B | AiS-D-□SA-B | AiS-□SA-B |
| Ai-M-□MA-B | AiS-D-□MA-B | AiS-□MA-B | |||
| Ai-M-□LA-B | AiS-D-□LA-B | AiS-□LA-B |
- Loại động cơ có bánh răng
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Set |
|---|---|---|---|---|---|
| DC | Loại ngõ vào xung | 42mm, 60mm | Ai-M-□MA-G5 | AiS-D-□MA | - |
| Ai-M-□MA-G7.2 | |||||
| Ai-M-□MA-G10 |
※ Loại động cơ có bánh răng không đi kèm với driver, hãy mua động cơ và driver riêng.
- Loại tích hợp bộ truyền động quay
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Set |
|---|---|---|---|---|---|
| DC | Loại ngõ vào xung | 60mm | Ai-M-60MA-R5 | AiS-D-60MA | - |
| Ai-M-60MA-R7.2 | |||||
| Ai-M-60MA-R10 |
※ Loại động cơ tích hợp bộ truyền động quay không đi kèm với driver, hãy mua động cơ và driver riêng
Điều khiển động cơ bước vòng kín
Hệ động cơ bước vòng kín nhận phản hồi từ bộ mã hóa để điều khiển vị trí một cách chính xác mà không cần thao tác điều chỉnh phức tạp và không chịu tác động rung như động cơ servo thông thường.

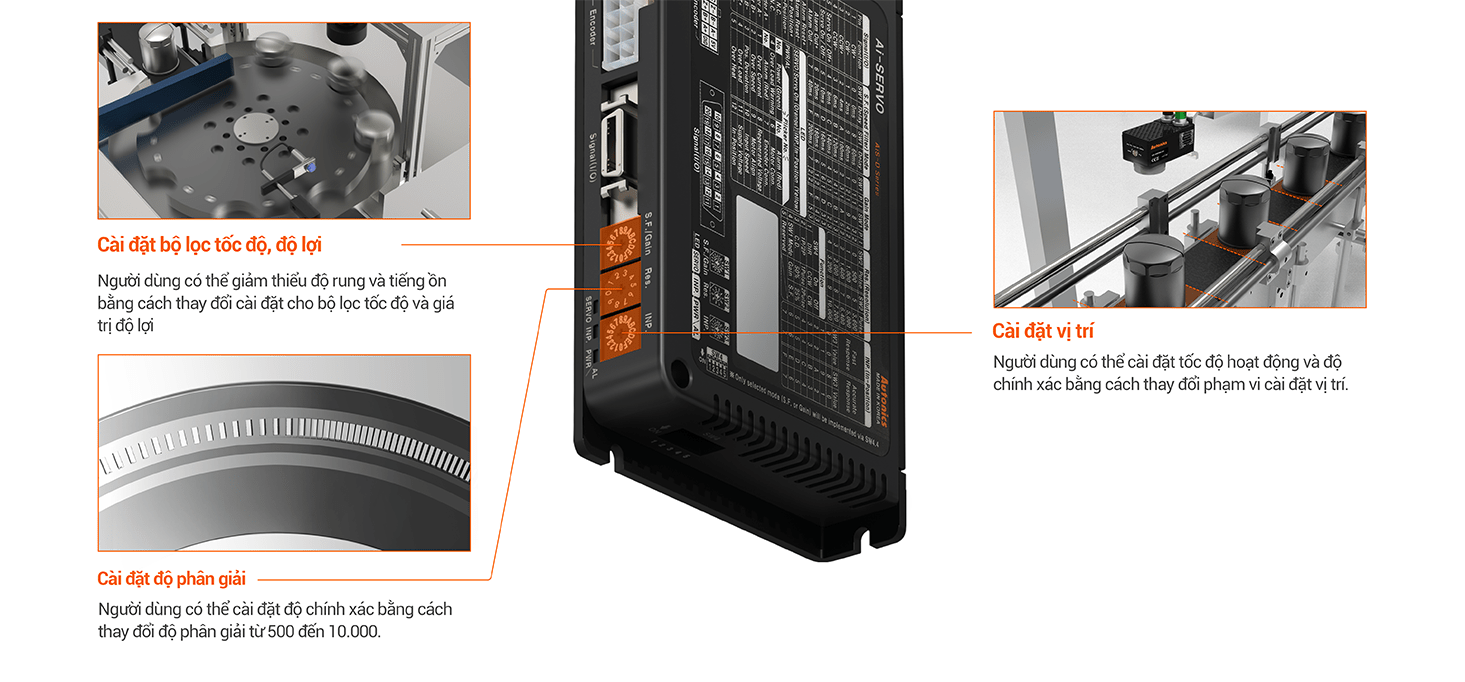

Dễ dàng điều chỉnh bằng bộ điều chỉnh bên ngoài
Người dùng có thể dễ dàng thay đổi cài đặt và phạm vi hoạt động bằng bộ điều chỉnh bên ngoài.
;){kind=link}
;){kind=link}
Một số model có tích hợp thắng
Loại động cơ và driver có thắng cho phép kiểm soát tải thẳng đứng an toàn hơn. Hệ thống phanh được bố trí ở phía sau và đầu nối phanh riêng biệt giúp việc kết nối trở nên dễ dàng hơn
;){kind=link}
