SPR3 Series - Bộ điều khiển nguồn nhỏ gọn có màn hình LED hiển thị

Kích thước nhỏ gọn chỉ rộng 105 mm

Bộ điều khiển công suất series SPR3 có kiểu dáng nhỏ gọn hơn những phẩm nhãn hiệu khác gần 30% dễ dàng hơn cho người dùng khi lắp đặt ở những nơi có diện tích hạn chế.

Chỉ có những sản phẩm với công suất 25 A / 35 A / 50 A / 70 A

•

  Zoom-In

Màn hình hiển thị đèn LED sáng

Màn hình LED hiển thị gồm 3 chữ số, 7 đoạn cho phép người kiểm soát thời gian thực của ngõ vào điều khiển, điện áp tải, dòng điện tải, công suất tải, điện trở của tải và bộ tản nhiệt mà không cần phải kết nối với bất kì thiết bị hiển thị nào khác.

•

  Zoom-In

Tùy chọn điều khiển hồi tiếp

Bộ điều khiển công suất series SPR3 hỗ trợ điều khiển chu kì, phương pháp điều khiển ON/OFF dễ dàng lựa chọn với điều khiển hồi tiếp ngõ ra chính xác trong khoảng ±3% để điều chỉnh điện áp cố định, dòng điện cố định và công suất cố định. Bộ điều khiển có thể xử lý các hệ thống tải bao gồm nichrome, molybdenum, and silicon carbide.

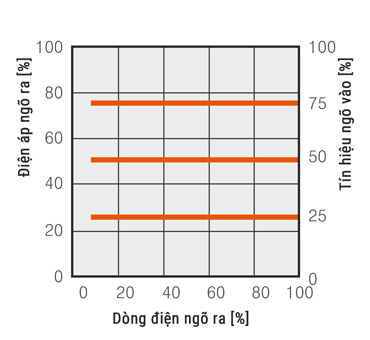

• Chế độ điều khiển hồi tiếp điện áp cố định



  Duy trì điện áp ngõ ra cố định liên kết với ngõ vào điều khiển để khi có sự thay đổi về nguồn cấp hoặc sức tải của tải điện trở thì sẽ hạ nhiệt độ của điện trở (sắt, crôm, nichrom, v.v.)

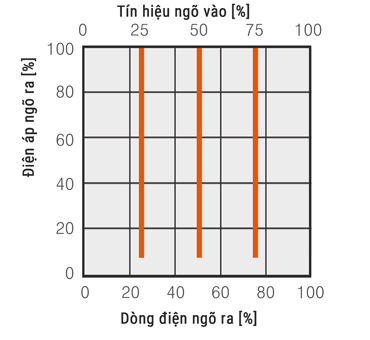

• Chế độ điều khiển hồi tiếp dòng điện cố định



  Duy trì điện áp ngõ ra cố định liên kết với ngõ vào điều khiển để khi có sự thay đổi về nguồn cấp hoặc sức tải của tải thuần trở thì sẽ có sự thay đổi mạnh (6 đến 12 lần nhiệt độ thông thường) trong hệ số nhiệt độ của điện trở (platinum, molybdenum, tungsten, etc.)

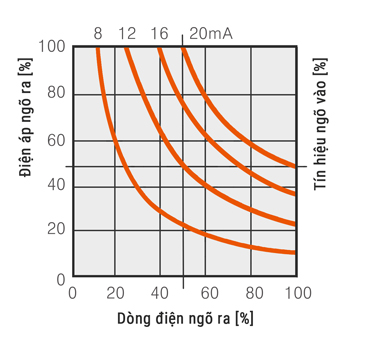

• Chế độ điều khiển hồi tiếp dòng điện cố định



  Duy trì điện áp ngõ ra cố định liên kết với ngõ vào điều khiển để khi có sự thay đổi về nguồn cấp hoặc sức tải của tải thuần trở thì sẽ được tích hợp với bộ làm nóng cực đại thay đổi cao trong điện trở xảy ra do quá nóng ví dụ như silicon carbide (SiC).

Đa chức năng

Bộ điều khiển nguồn có các chức năng hoạt động khác nhau gồm Khởi động mềm, Khởi động mềm lên/xuống, ngõ vào điều chỉnh và ngõ vào điều chỉnh độ dốc. Các chức năng cho phép vận hành an toàn hơn, bảo vệ hệ thống tải và kiểm soát năng lượng chính xác.

•

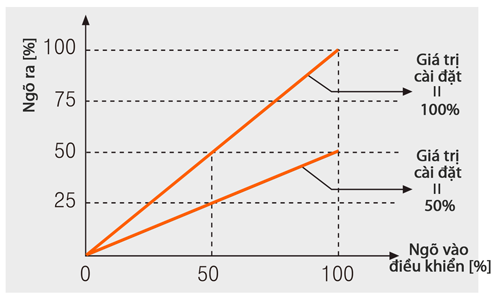

  Ngõ vào giới hạn

  Giới hạn nguồn cấp cho tải với công thức [ngõ vào điều khiển (%) x ĐIỀU CHỈNH NGÕ RA (%) = giá trị ngõ ra]. Khi ngõ vào điều khiển ở mức 100%, nếu giá trị ĐIỀU CHỈNH NGÕ RA được đặt là 50%, ngõ ra sẽ vẫn được giữ ở mức 50%.

•

  Khởi động mềm lên xuống

  Có chức năng bảo vệ hệ thống tải từ dòng điện vào trong suốt quá trình hoạt động.

•

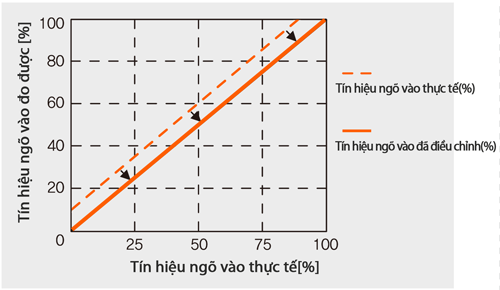

  Ngõ vào điều chỉnh

  Dùng để ổn định độ lệch giữa giá trị ngõ vào thực tế và giá trị ngõ vào đo được.

•

  Ngõ vào điều chỉnh độ dốc

  Dùng để ổn định giá trị ngõ ra trên 100% giá trị thực tế của ngõ vào và đo lường chính xác 100% giá trị ngõ vào.

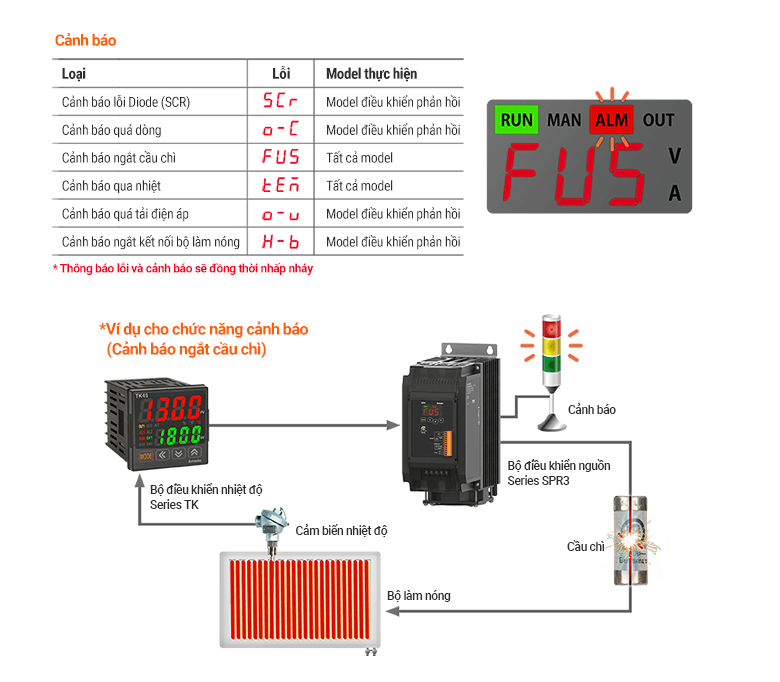

Chức năng cảnh báo đa dạng

Thông báo lỗi (được hiển thị trên màn hình) và hồng hồ cảnh báo (ALM) sẽ đồng thời nhấp nháy và thông báo cho người dùng trường hợp lỗi vận hành như lỗi diode, quá tải dòng, quá tải điện áp, ngắt cầu chì, tản nhiệt hoặc ngắt kết nối bộ phận làm nóng.

•

  Zoom-In

Thay cầu chì đơn giản

Cầu chì trong bộ điều khiển nguồn có thể dễ dàng thay cho các loại cầu chì tích hợp.

•

  Zoom-In

Tích hợp rào cách điện xen kẽ

Rào chắn giữa các pha được lắp đặt để cách nhiệt giữa các pha và giảm ảnh hưởng từ vật liệu dẫn điện. Rào cản giữa các giai đoạn có thể dễ dàng được cài đặt hoặc gỡ bỏ.

•

  Zoom-In
