Serie ABS - Bloque de terminales para relé

Serie ABS Bloque de terminales para relé

Los bloques de terminales para relé serie ABS son ideales para operar varias cargas usando señales de salida de PLC que ofrecen una conexión simple y fácil entre circuitos. El indicador LED permite a los usuarios identificar rápidamente el estado de operación y conexión. Los usuarios pueden seleccionar entre opción de salida independiente o salida común de carga usando barra de puente. La serie ABS es compatible con los métodos de montaje en riel DIN y montaje con tornillo, para su aplicación en diversos ambientes.

Ver modelo Descargas Encontrar distribuidores Agregar a producto(s) de interés Descargas CAD

Aplicaciones

Materiales de relaciones públicas

Los materiales de relaciones públicas se pueden descargar sin iniciar sesión.

{{result.bbsCtgryNm}}
{{result.nttSj}}

Selección de idioma

Descargas Avance

First Previous Previous {{pg}} Next Next Last

Datos técnicos

Todo {{ dataPagination.totalRecordCount }}

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Filtro de búsqueda Refrescar

Filtro de búsqueda
{{result.specNm }} ({{result.detailList.length }})

Búsqueda

Por favor use el buscador de modelos para buscar productos usando especificaciones detalladas Buscador de modelos

Serie ABS Modelo ({{modlPagination.totalRecordCount }})

Por más recientes

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
Comparar Agregar a producto(s) de interés

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Conexión tipo tornillo para una conexión estable y confiable
La conexión de clip entre terminales permite una expansión compacta y fácil (tipo de 1 punto)
Máx. carga nominal: 250 VCA 10A, 30 VCC 10A (tipo de 1 punto)
Diseño compacto que permite un ahorro de espacio
Selección entre salida independiente y salida común de carga con barra de puente
Indicador de estado de operación (LED azul)
Montaje en riel DIN e instalación con tornillo
Cómoda extracción del relé con clip eyector y palanca de liberación
Cubierta de protección de relé

※ Se recomiendan los cables del bloque de terminales de E/S de las series CH/CO de Autonics para obtener el mejor rendimiento

Selección entre salida independiente y común
Tipo compacto
Barra de puente

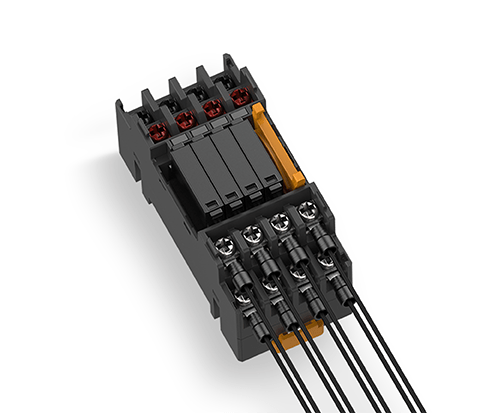

Terminal sin soldadura tipo Y/tipo O
Indicador de operación
Montaje con tornillo
Montaje en riel DIN

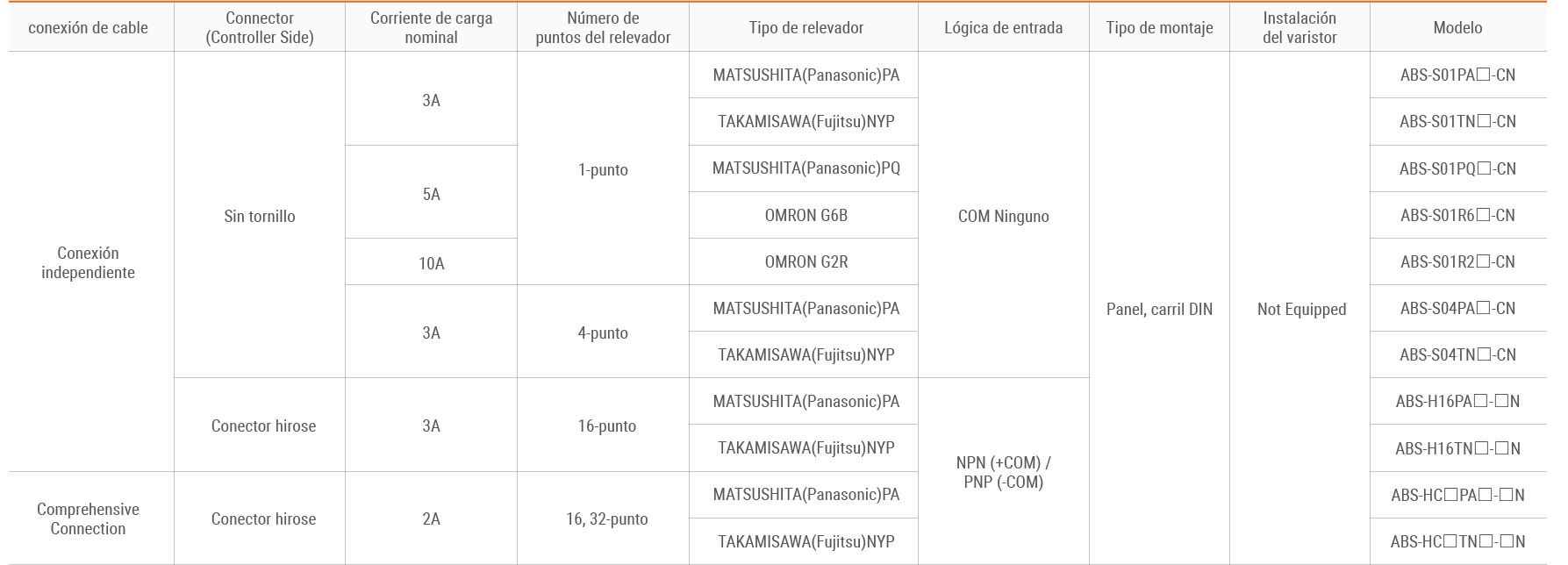

Modelo

Table

Acercarse

Modelo
conexión de cable	Connector (Controller Side)	Corriente de carga nominal	Número de puntos del relevador	Tipo de relevador	Lógica de entrada	Tipo de montaje	Instalación del varistor	Modelo
Conexión independiente	Sin tornillo	3A	1-punto	MATSUSHITA(Panasonic)PA	COM Ninguno	Panel, carril DIN	Not Equipped	ABS-S01PA□-CN
		3A		TAKAMISAWA(Fujitsu)NYP				ABS-S01TN□-CN
		5A		MATSUSHITA(Panasonic)PQ				ABS-S01PQ□-CN
		5A		OMRON G6B				ABS-S01R6□-CN
		10A		OMRON G2R				ABS-S01R2□-CN
		3A	4-puntos	MATSUSHITA(Panasonic)PA				ABS-S04PA□-CN
		3A	4-puntos	TAKAMISAWA(Fujitsu)NYP				ABS-S04TN□-CN
	Conector hirose	3A	16-puntos	MATSUSHITA(Panasonic)PA	NPN (+COM)/ PNP (-COM)			ABS-H16PA□-□N
	Conector hirose	3A	16-puntos	TAKAMISAWA(Fujitsu)NYP				ABS-H16TN□-□N
Comprehensive Connection	Conector hirose	2A	16, 32-puntos	MATSUSHITA(Panasonic)PA				ABS-HC□PA□-□N
Comprehensive Connection	Conector hirose	2A	16, 32-puntos	TAKAMISAWA(Fujitsu)NYP				ABS-HC□TN□-□N

※ Use el buscador de modelos de a continuación para encontrar modelos específicos.
※ Consulte la guía de selección de cables para seleccionar los cables de E/S correctos.

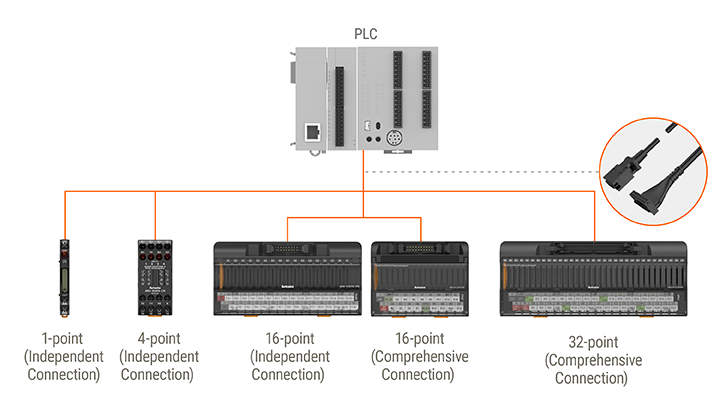

Método de conexión simple y seguro

La serie ABS ofrece varias líneas con diversos puntos de relé, corriente de carga nominal, modelos lógicos de entrada para una aplicación flexible.
Selección entre conexión independiente/completa para el tipo de 16 puntos

Acercarse

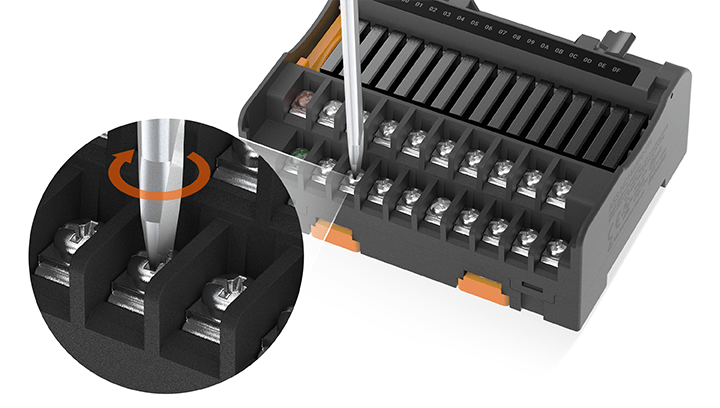

Conexión tipo tornillo para una conexión estable y confiable

La serie ABS ofrece una conexión estable y confiable con conexión tipo tornillo.

Acercarse

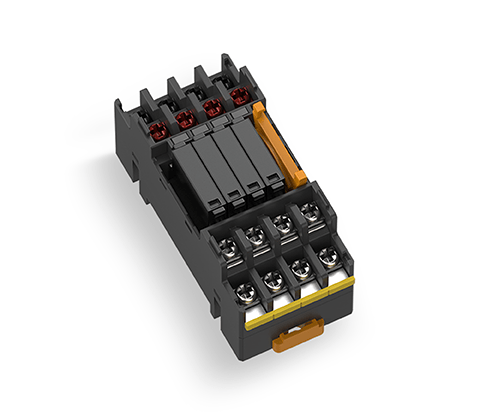

Expansión compacta y secilla

La conexión por clip entre terminales permite una expansión compacta y sencilla.

Acercarse

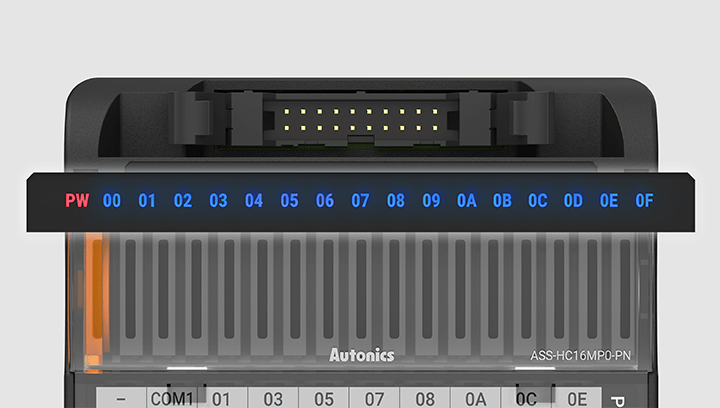

Indicadores de estado de operación

Los indicadores LED azules están disponibles para comprobar el estado de operación de cada relé.

Acercarse

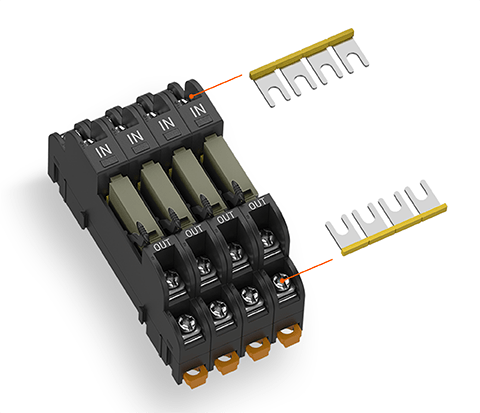

Selección entre salida independiente y la carga común mediante barra puente

Selección entre opción de salida independiente y salida de carga común cambiando la ubicación de la barra de puente. Permite flexibilidad para su uso en diversas aplicaciones.
Solo el tipo de conexión independiente. (Para el tipo de 16 puntos, solo está disponible Carga común).
El tipo de 1 punto se puede usar cuando se conectan 4 de los modelos ABS-S01□-□

Acercarse

Conexión independiente
Acercarse

Común (Usando barra puente)
Acercarse

Alimentación común (superior)/ Carga común (inferior)

Métodos de montaje flexible

La serie ABS es compatible con los métodos de montaje en riel DIN y montaje con tornillo, para su aplicación en diversos ambientes.

Acercarse

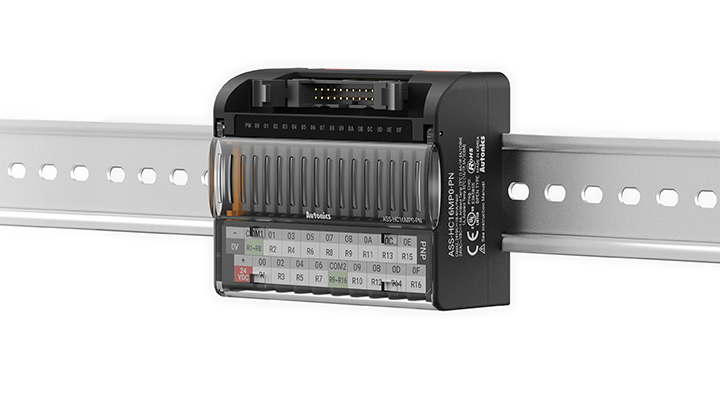

Montaje en riel DIN
Acercarse

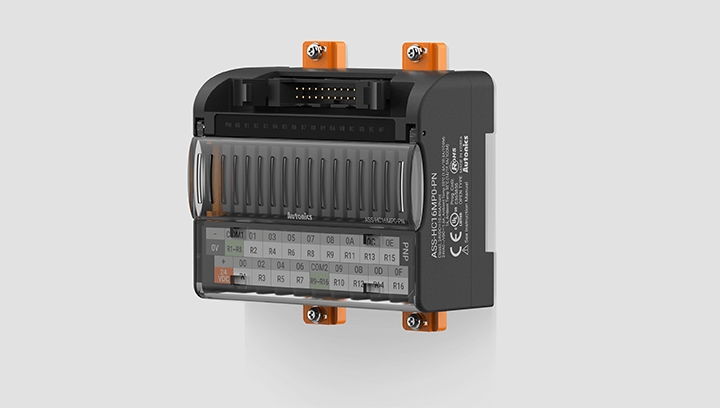

Montaje con tornillo

Reemplazo de relé simple y conveniente

El reemplazo de relé sencillo y conveniente está disponible sin ninguna otra herramienta, lo que ofrece un ciclo de vida prolongado y un mantenimiento fácil.
Para el tipo de 1 punto (ABS-L01□-□), el reemplazo del relé no está disponible
Siempre que los eyectores de dos vías sean diferentes según el modelo, compruebe los componentes antes de realizar la compra.

Acercarse

tipo de 1 punto
Retire/reemplace fácilmente los relés con la palanca de liberación de relés
Acercarse

Tipo de 16 puntos
Retire/reemplace fácilmente las repeticiones con un clip eyector bidireccional
