Serie ASL - Bloques de terminales para relés de estado sólido (tipo push-in sin tornillos)

Serie ASL Bloques de terminales para relés de estado sólido (tipo push-in sin tornillos)

Los bloques de terminales para relé de estado sólido serie ASL cuentan con bloques de terminales para relé sin contacto que permiten un ciclo de vida prolongado y una respuesta de alta velocidad. Los bloques de terminales para relé ofrecen un diseño que permite un ahorro de espacio con un pitch terminal de 5 mm y una conexión estable tipo push-in sin tornillos para facilitar el mantenimiento. Los usuarios pueden cambiar entre opción de salida independiente o de carga común y opción de entrada NPN/PNP mediante barras de puente.

Ver modelo Descargas Encontrar distribuidores Agregar a producto(s) de interés Descargas CAD

Aplicaciones

Materiales de relaciones públicas

Los materiales de relaciones públicas se pueden descargar sin iniciar sesión.

{{result.bbsCtgryNm}}
{{result.nttSj}}

Selección de idioma

Descargas Avance

First Previous Previous {{pg}} Next Next Last

Datos técnicos

Todo {{ dataPagination.totalRecordCount }}

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Filtro de búsqueda Refrescar

Filtro de búsqueda
{{result.specNm }} ({{result.detailList.length }})

Búsqueda

Por favor use el buscador de modelos para buscar productos usando especificaciones detalladas Buscador de modelos

Serie ASL Modelo ({{modlPagination.totalRecordCount }})

Por más recientes

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
Comparar Agregar a producto(s) de interés

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Conexión tipo push-in sin tornillos para una conexión simple y fácil
Relé sin contacto adecuado para sistemas que requieren un ciclo de vida prolongado y una respuesta de alta velocidad
Diseño que permite un ahorro de espacio con pitch terminal de 5 mm y disposición SSR de 2 líneas (tipo de conexión completa)
Selección entre salida independiente y salida común de carga con barra de puente
Selección entre entrada NPN y PNP con barra de puente (tipo de 4 puntos)
Indicador de estado de operación (LED azul)
Montaje en riel DIN e instalación con tornillo
Extracción de SSR sencilla con clip eyector (excepto el modelo de 1 punto)
Cubierta de protección SSR

※ Se recomiendan los cables del bloque de terminales de E/S de las series CH/CO de Autonics para obtener el mejor rendimiento

Selección entre salida independiente y común
Selección de entrada NPN/PNP (tipo de 4 puntos)
Tipo compacto
Barra de puente
Terminal de ferrule
Conexión a presión sin tornillos
Indicador de operación
Montaje con tornillo
Montaje en riel DIN

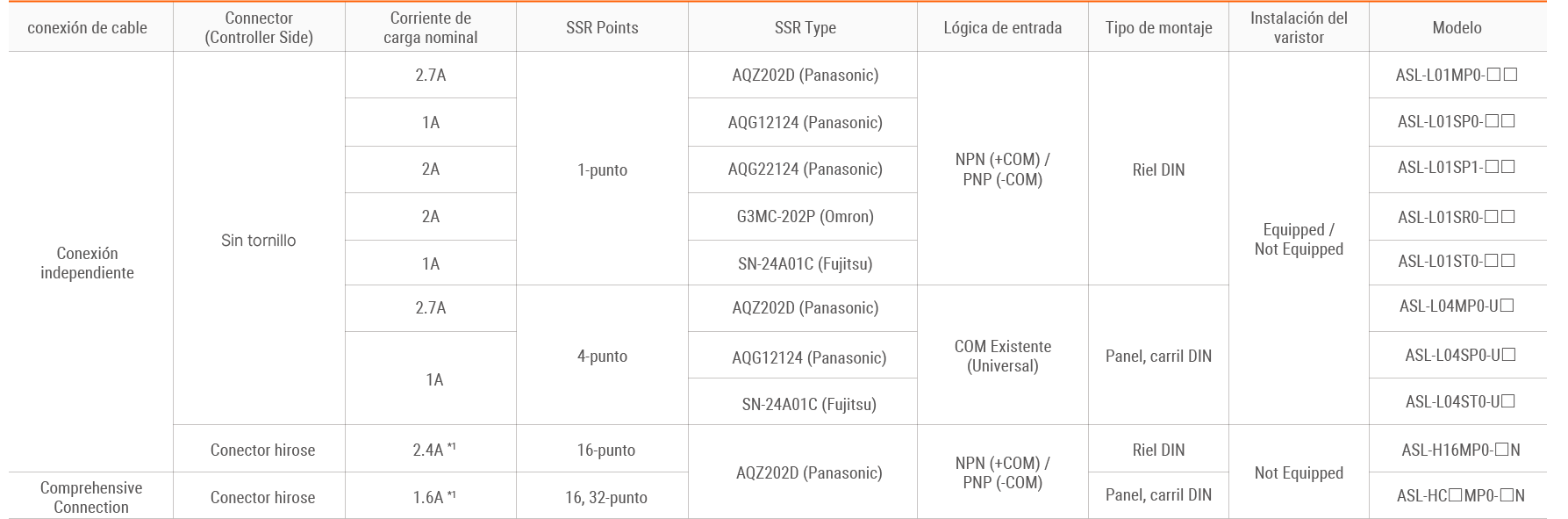

Modelo

Table

Acercarse

Modelo
conexión de cable	Connector (Controller Side)	Corriente de carga nominal	SSR Points	SSR Type	Lógica de entrada	Tipo de montaje	Instalación del varistor	Modelo
Conexión independiente	Sin tornillo	2.7A	1-punto	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	Riel DIN	Equipped/ Not Equipped	ASL-L01MP0-□□
		1A		AQG12124 (Panasonic)				ASL-L01SP0-□□
		2A		AQG22124 (Panasonic)				ASL-L01SP1-□□
		2A		G3MC-202P (Omron)				ASL-L01SR0-□□
		1A		SN-24A01C (Fujitsu)				ASL-L01ST0-□□
		2.7A	4-puntos	AQZ202D (Panasonic)	COM Existente (Universal)	Panel, carril DIN		ASL-L04MP0-U□
		1A		AQG12124 (Panasonic)				ASL-L04SP0-U□
		1A		SN-24A01C (Fujitsu)				ASL-L04ST0-U□
	Conector hirose	2.4A*¹	16-puntos	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	Riel DIN	Not Equipped	ASL-H16MP0-□N
Comprehensive Connection	Conector hirose	1.6A*¹	16, 32-puntos	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	Panel, carril DIN	Not Equipped	ASL-HC□MP0-□N

*¹: Use la corriente adecuada para la temperatura ambiente. (Consulte el 'Gráfico de características de temperatura')

※ Use el buscador de modelos a continuación para encontrar modelos específicos por requisito.
※ Consulte la guía de selección de cables para seleccionar los cables de E/S correctos.

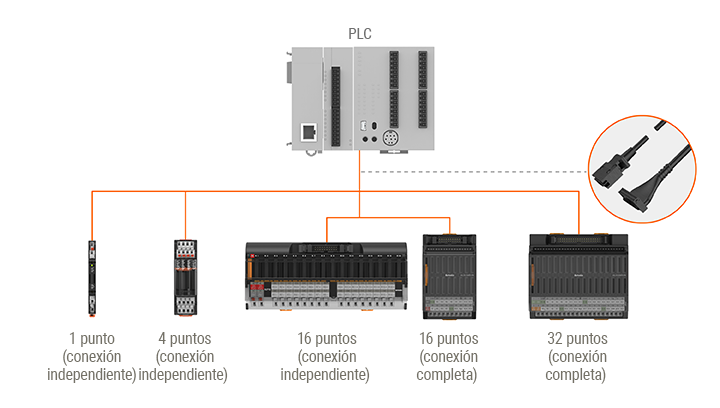

Varias líneas para aplicación flexible

La serie ASL ofrece varias líneas con diversos puntos de relé, corriente de carga nominal y modelos lógicos de entrada para aplicaciones flexibles.
Seleccionable entre conexión independiente/completa para el tipo de 16 puntos.

Acercarse
Fácil cableado y conexión estable con conexión push-in sin tornillos

La serie ASL cuenta con una conexión tipo push-in simple sin tornillos que permite un cableado sencillo, una conexión segura y duradera, alta resistencia a la vibración, tiempo de instalación reducido e incluso ajuste.

Acercarse

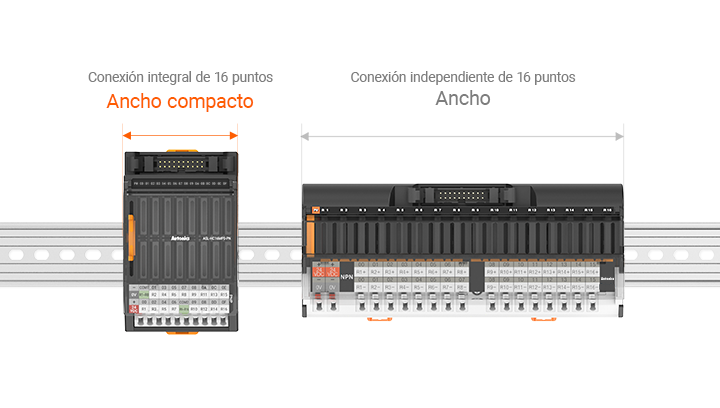

Diseño que permite un ahorro de espacio con tamaño compacto

La serie ASL cuenta con un diseño que permite un ahorro de espacio con pitch terminal de 5 mm* y una disposición de relé de 2 líneas para conectar más dispositivos en un espacio limitado (tipo de conexión integral).
Disponible para el modelo de 4 puntos (ASL-L04□-□)

Acercarse

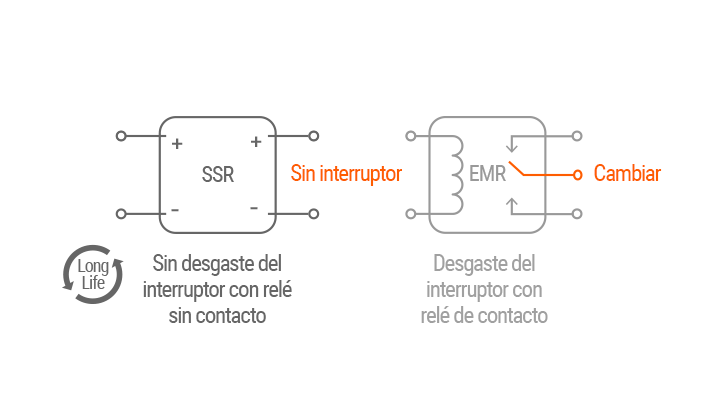

Ciclo de vida prolongado y respuesta de alta velocidad

La serie ASL presenta bloques de terminales para relé sin contacto que compensan el problema del desgaste y aseguran un ciclo de vida prolongado y una respuesta de altavelocidad.

Acercarse

Selección entre salida independiente y salida carga común mediante barra de puentes

Selección entre la opción de salida independiente y de salida de carga común cambiando la ubicación de barra de puentes. Permite flexibilidad para su uso en diversas aplicaciones.
Solo esta disponible con tipo de conexión independiente. (Para el tipo de 16 puntos, solo está disponible con carga común).
El tipo de 1 punto se puede usar cuando se conectan 4 modelos.

Acercarse

Conexión independiente
Acercarse

Común (Usando barra puente)
Acercarse

Alimentación común (superior)/ Carga común (inferior)

Selección de entrada (NPN, PNP) con barra de puente

Selección entre las opciones de entrada NPN (+ COM) y PNP (- COM) cambiando la ubicación de la barra de puente. Proporciona flexibilidad para su uso en diversas aplicaciones.
Solo en el modelo ASL-L04□-□

Acercarse

Común NPN
Acercarse

Común PNP
Acercarse

※ Común disponible al conectar 4 de los modelos ASL-L01□-□ (tipo de 1 punto)

Indicadores de estado de operación

Los indicadores LED azules están disponibles para comprobar el estado de operación de cada relé.

Acercarse
Reemplazo de relé simple y conveniente

Reemplazo de relé simple y conveniente está disponible sin ninguna otra herramienta, lo que ofrece un ciclo de vida prolongado y un mantenimiento fácil.
Para el tipo de 1 punto (ASL-L01□-□), el reemplazo del relé no está disponible
Los eyectores de dos vías son diferentes según el modelo, verifique los componentes antes de realizar la compra.

Acercarse

Retire/reemplace fácilmente las repeticiones con un clip eyector bidireccional

Métodos de montaje flexible

La serie ASL es compatible con los métodos de montaje en riel DIN y montaje con tornillo, para su aplicación en diversos ambientes.

Acercarse

Montaje en riel DIN
Acercarse

Montaje con tornillo
Solo con la serie ASL-L04/HC□-□
