Serie AFR Interfaz de bloque de terminales (Tipo brida tornillo)

La interfaz de bloque de terminales serie AFR es ideal para PLC y E/S de dispositivos de movimiento. La serie AFR usa una conexión tipo brida tornillo integrada para una conexión fácil, segura y duradera. Los bloques de terminales también cuentan con un diseño compacto con pitch terminal de 5 mm.

brida tonrillo interfaz I/F 20pines 26pines 40pines 50pines conector indicador de operación LED NPN PNP riel DIN montaje con tornillo tamaño compacto

Ver modelo Descargas Encontrar distribuidores Agregar a producto(s) de interés Descargas CAD

Aplicaciones

Centro de mecanizado

Los bloques para terminales se usan para distribuir la alimentación de fuentes de alimentación conmutadas (SMPS) en los centros de mecanizado.

Materiales de relaciones públicas

Los materiales de relaciones públicas se pueden descargar sin iniciar sesión.

{{result.bbsCtgryNm}}
{{result.nttSj}}

Selección de idioma

Descargas Avance

First Previous Previous {{pg}} Next Next Last

Datos técnicos

Todo {{ dataPagination.totalRecordCount }}

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

Filtro de búsqueda Refrescar

Filtro de búsqueda
{{result.specNm }} ({{result.detailList.length }})

Búsqueda

Por favor use el buscador de modelos para buscar productos usando especificaciones detalladas Buscador de modelos

Serie AFR Modelo ({{modlPagination.totalRecordCount }})

Por más recientes

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
Comparar Agregar a producto(s) de interés

Búsqueda sin resultados

First Previous Previous {{pg}} Next Next Last

El método de conexión tipo brida tonrillo ofrece una conexión fácil y duradera
Diseño compacto que permite un ahorro de espacio con pitch terminal de 5 mm y disposición a relé de 2 líneas
Ideal para PLC y E/S de dispositivos de movimiento
Montaje en riel DIN e instalación con tornillo

※ Se recomiendan los cables del bloque de terminales de E/S de la serie CH/CO Autonics para obtener el mejor rendimiento

Tipo brida tornillo
Tipo compacto
Indicador de opeación
Montaje con tornillo
Montaje en riel DIN

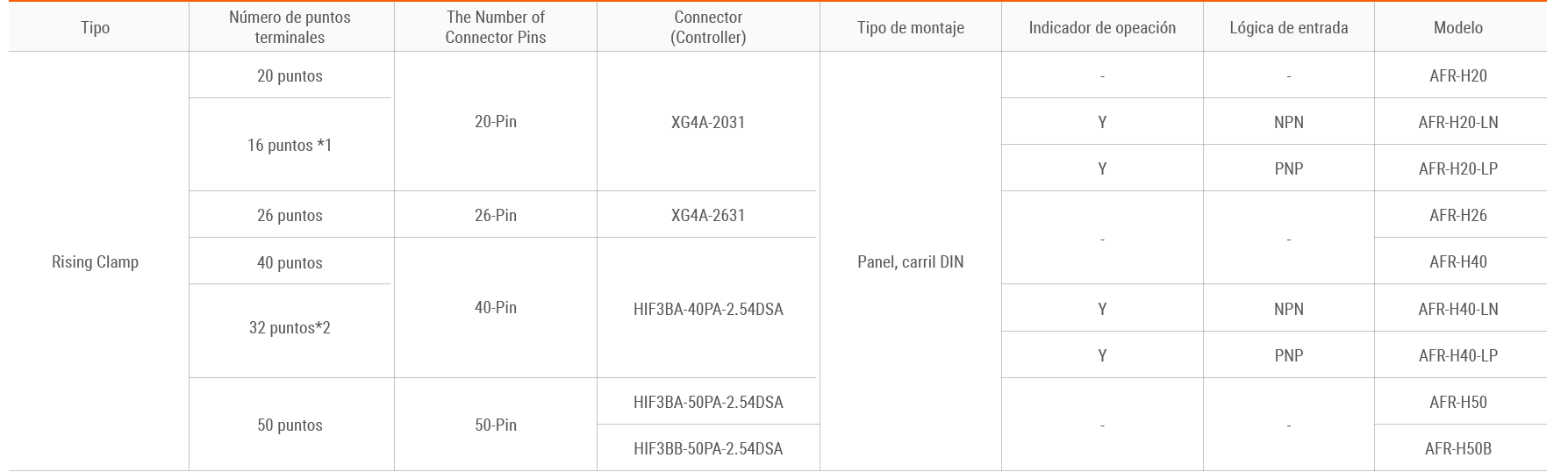

Modelo

Table

Acercarse

Modelo
Tipo	Número de puntos terminales	The Number of Connector Pins	Connector (Controller)	Tipo de montaje	Indicador de opeación	Lógica de entrada	Modelo
Rising Clamp	20 puntos	20-Pin	XG4A-2031	Panel, carril DIN	-	-	AFR-H20
	16 puntos*¹				Y	NPN	AFR-H20-LN
	16 puntos*¹				Y	PNP	AFR-H20-LP
	26 puntos	26-Pin	XG4A-2631		-	-	AFR-H26
	40 puntos	40-Pin	HIF3BA-40PA-2.54DSA		-	-	AFR-H40
	32 puntos*²				Y	NPN	AFR-H40-LN
	32 puntos*²				Y	PNP	AFR-H40-LP
	50 puntos	50-Pin	HIF3BA-50PA-2.54DSA		-	-	AFR-H50
	50 puntos	50-Pin	HIF3BB-50PA-2.54DSA		-	-	AFR-H50B

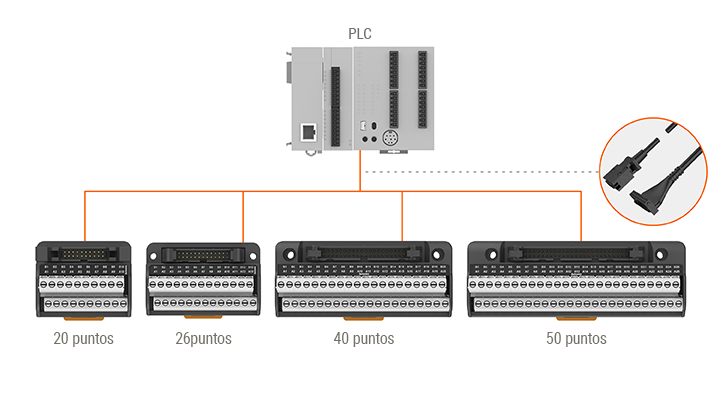

Varias líneas para aplicaciones flexibles

La serie AFR permite flexibilidad para las necesidades y aplicaciones del usuario con varias líneas.

Acercarse
Método de conexión seguro y simple

La serie AFR cuenta con una conexión tipo brida tornillo, con tornillos integrados para una conexión simple y sencilla. Este método de conexión ofrece una alta resistencia a las vibraciones y una conexión segura y duradera.

Acercarse

Diseño que permite un ahorro de espacio con tamaño compacto

La serie AFR cuenta con un diseño compacto que permite un ahorro de espacio con un pitch terminal de 5 mm para conectar más dispositivos en un espacio limitado.

Acercarse
Indicadores de operación de estado

Los usuarios pueden comprobar fácilmente el estado de los terminales con el indicador de encendido (LED rojo) y los indicadores de operación (LED azul).
Solo los modelos AFL-H20/40-LN(P)

Acercarse

Métodos de montaje flexible

La serie AFR es compatible con los métodos de montaje en riel DIN y montaje con tornillo, para su aplicación en diversos ambientes.
