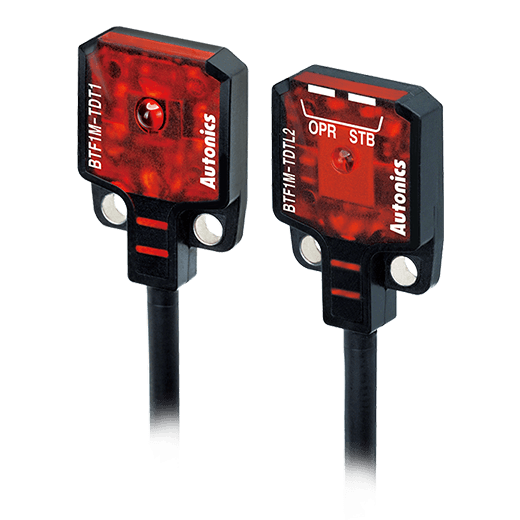

BTF1M-TDTL - Cảm biến quang điện loại siêu nhỏ, tích hợp bộ khuếch đại

model * Hình ảnh có thể khác
CAD

BTF1M-TDTL

  • Loại phát hiện : Loại thu phát
  • Khoảng cách phát hiện : 1m
  • Khoảng cách phát hiện : Vật liệu đục min. Ø2mm
  • Nguồn sáng : LED đỏ(650nm)
  • Thời gian đáp ứng : Max. 1ms
  • Nguồn cấp : 12-24VDC @(=) ±10%(sóng P-P: max. 10%)
  • Chế độ hoạt động : Light ON
  • Ngõ ra điều khiển : NPN mạch thu hở
certmark certmark certmark certmark

Bảng dữ liệu In

Bảng dữ liệu
Loại phát hiện Loại thu phát
Khoảng cách phát hiện 1m
Khoảng cách phát hiện Vật liệu đục min. Ø2mm
Nguồn sáng LED đỏ(650nm)
Thời gian đáp ứng Max. 1ms
Nguồn cấp 12-24VDC @(=) ±10%(sóng P-P: max. 10%)
Dòng tiêu thụ Bộ phát/Bộ thu: Max. 20mA
Chế độ hoạt động Light ON
Ngõ ra điều khiển NPN mạch thu hở
Loại kết nối Loại cáp(Ø2.5, 2m)
Môi trường_Ánh sáng xung quanh Ánh sáng mặt trời: Tối đa. 10.000lx,
Ánh sáng đèn huỳnh quang: Max. 3000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh -25 đến 55℃, bảo quản: -40 đến 70℃
Cấu trúc bảo vệ IP67
Môi trường_Độ ẩm xung quanh 35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệu Vỏ: polybutylene terephthalate, phần phát hiện: polymethyl methacrylate,
giá đỡ: SUS304(thép không gỉ 304), bu-lông thép không gỉ, sleeve: SUS304(thép không gỉ 304)
Phụ kiện Fixing bracket, M2 bolt: 4
Trọng lượng Xấp xỉ 70g(Xấp xỉ 40g)

※Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
