LPD-14-IL2-W12 - 誘導式リニアポジションセンサ

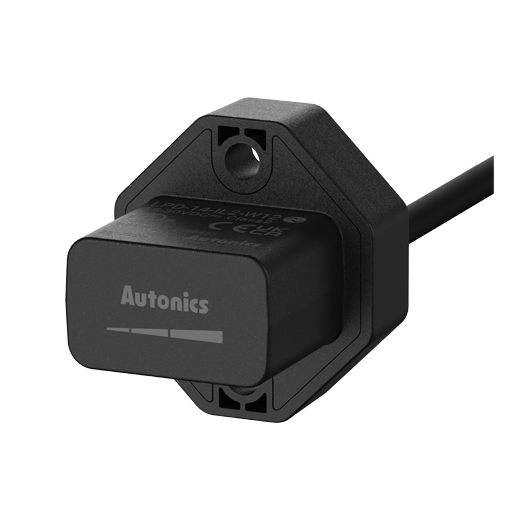

* イメージは実物と異なる場合がある
LPD-14-IL2-W12
- 検知範囲 : 14mm
- 検出物体距離 : 0.5 ~ 2.0 mm
- 線形性 : ± 250µm
- 出力仕様 : IO-Link COM2
データシート プリントアウト
| 検知範囲 | 14mm |
|---|---|
| 検出物体距離 | 0.5 ~ 2.0 mm |
| 機能 | 位置制御(Positioning) |
| 検出原理 | 誘導式 (Inductive) |
| 線形性 | ± 250µm |
| 応答時間 | ≤ 30 ms |
| 電源電圧 | 15 - 30VDC@(=)、定格電圧:24VDC@(=) |
| 出力仕様 | IO-Link COM2 |
| 消費電流 | ≤ 20 Ma |
| 絶縁抵抗 | ≥ 100 MΩ (500 VDC@(=) megger) |
| 耐電圧 | 充電部とケースの間:500 VAC~50/60 Hzで1分間 |
| 耐振動 | 10~55 Hz 複振幅1.0mm X, Y, Z 各方向30分間 |
| 耐衝撃 | Half sinus, 30 g, 11 ms (EN 60068-2-27, Shock) |
| 保護回路 | 出力短絡過電流保護回路, 電源逆接続保護回路 |
| 使用周囲温度 | -25~70℃, 保存時:-25~70℃（凍結または結露しないこと） |
| 使用周囲湿度 | 35 ~ 85 %RH, 保存時: 35 ~ 85 %RH (氷結または結露しないこと) |
| 保護構造 | IP67(IEC規格) |
| 標準検出物体 | 一般構造用鋼(SS275, SM45Cなど) |
| 材質 | ハウジング, 検出面:PBT |
| 接続方式 | 配線引き出しコネクタ型 |
| コネクタ仕様 | M12 4-pinプラグ型 |
| 本体重量(梱包重量) | ≈33.06 g (≈42.6 g) |
