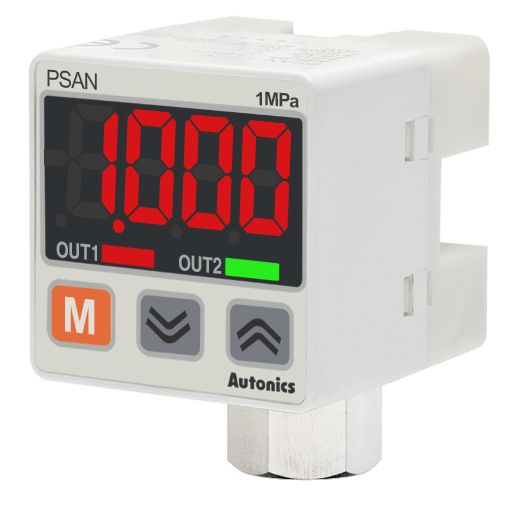

PSAN-D1CV-Rc1/8 - デジタル圧力センサ
1C(P)V-ㅁ.webp)
* イメージは実物と異なる場合がある
PSAN-D1CV-Rc1/8
- 使用流体 : (空圧型)空気、非腐食性の気体
- 圧力ポート方向 : 下面フィッティング
- 圧力ポート : Rc1/8
- 接続ケーブル仕様 : コネクタ型(コネクタ型配線: 2m)
- 圧力形態 : 正圧
- 電源電圧 : 12-24VDC@(=) ±10%(リップルP-P: 10%以下)
- 消費電流 : 電圧出力型: 50mA以下電流出力型: 75mA以下
- 保護構造 : IP40
データシート プリントアウト
| 使用流体 | (空圧型)空気、非腐食性の気体 |
|---|---|
| 圧力ポート方向 | 下面フィッティング |
| 圧力ポート | Rc1/8 |
| 接続ケーブル仕様 | コネクタ型(コネクタ型配線: 2m) |
| 圧力形態 | 正圧 |
| 定格圧力範囲 | 0~1,000kPa |
| 表示圧力 | MPa, kPa, kgf/cm², bar, psi |
| 制御出力_NPNオープンコレクタ | NPNオープンコレクタ |
| オプション入/出力 | 電圧(1-5VDC@(=))出力 |
| 電源電圧 | 12-24VDC@(=) ±10%(リップルP-P: 10%以下) |
| 消費電流 | 電圧出力型: 50mA以下電流出力型: 75mA以下 |
| 保護構造 | IP40 |
| 制御出力_応差 | 最小表示間隔 |
| 制御出力_繰り返し誤差 | ±0.2% F.S.±最小表示間隔 |
| 制御出力_応答時間 | 2.5ms, 5ms, 100ms, 500ms, 1000ms 選択 |
| 耐環境性_使用周囲温度 | -10~50℃、保存時: -20~60℃ |
| 耐環境性_使用周囲湿度 | 30~80%RH、保存時: 30~80%RH |
| 材質 | 前面ケース: PC、後面ケース: PBT+GF15%、圧力ポート: 黄銅-Niメッキ |
| 重量 | 約170g(約85g) |
※M5ポートはPSO-Z01(M5ジェンダー)を用いて使用できます。 ※応差はヒステリシスモードでは可変します。 ※アナログ出力仕様は、一つだけ選択することができます。 ※重量は梱包込み基準であり、括弧内は本体の重量です。 ※センサは密閉構造になっています。気圧101.3 kPaが基準です。 ※F.Sは定格圧力です。 ※圧力単位の演算誤差により応差から±1ディジットの誤差が発生することがあります。 ※耐環境性項目の温/湿度使用条件は、氷結または結露していない状態です
