ARIO Series スリムリモートI/O

スリムリモートI/O ARIOシリーズは、Smart Factoryのための産業用イーサネット/フィールドバス通信基盤の多様なユーザのI/O構成が可能であり、カプラーとモジュール分離型により最大64個までモジュールを柔軟に連結するため、多様なI/O制御が可能です。また、プッシュイン(Push- in)結線方式により作業時間の短縮及びユーザの利便性を最大化し、ホットスワップ(Hot- swap)サポートによりモジュールのターミナル部とボディ(制御)部を分離してもベース(通信)部を通じて通信及び電源は継続して連結されているため、動作中のメンテナンス及び設定自動復元が可能です。

certmark

certmark

certmark

certmark

リモートI/O モジュールカプラーデジタル入力デジタル出力アナログ入力アナログ出力イーサネットフィールドバス EtherCAT DeviceNet CC- Link ProfiBus ProfiNet Modbus RTU Modbus TCP EtherNet/IP 温度入力

モデルを見るダウンロードお気に入り製品追加 CADダウンロード

広報資料

広報資料はログインなくダウンロードが可能です。

{{result.bbsCtgryNm}}
{{result.nttSj}}

言語選択

ダウンロードプレビュー

First Previous Previous {{pg}} Next Next Last

テクニカル資料

全体 {{ dataPagination.totalRecordCount }}

検索結果がありません。

First Previous Previous {{pg}} Next Next Last

条件フィルタ初期化

条件フィルタ
{{result.specNm }} ({{result.detailList.length }})

検索

モデル詳細検索をご希望の場合、Model Finderをご利用ください。 Model Finder

ARIO Series モデル ({{modlPagination.totalRecordCount }})

最新順

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
比較するお気に入り製品追加

検索結果がありません。

First Previous Previous {{pg}} Next Next Last

Smart Factoryのための産業用Ethernet/Fieldbus直列通信基盤のI/O対応
PLC, Industrial PC等, 順次多数のI/O分散制御に対応
カプラー
: 計8つの多様な通信対応
- EtherCAT, CC-Link V1/V2, ProfiNet, ProfiBus, EtherNet/IP, DeviceNet, Modbus TCP互換, Modbus RTU互換
モジュール: 多様な入力/出力モジュール, 電源モジュール
- バス電源 +フィールド電源, バス電源/フィールド電源, デジタル入/出力(4/8/16チャンネル), アナログ入/出力(2/4/8チャンネル), 温度入力(4/8チャンネル)
- 最大64モジュールの拡張が可能(通信によって異なる)
Hot-swap機能
: 運転中にターミナル, ボディを交替することでメンテナンスや設定を自動的に復元することが可能
Push-in結線方式
: 別途の工具なしで電線の取り付けができるため、作業工数の削減が可能
DIN Railにモジュールを簡単に着脱することが可能
デバイス統合管理プログラムのDAQMasterでユーザーの利便性を拡大
- モジュール設定, 入力/出力信号のリアルタイムでの制御及びモニタリング
- 仮想モードによる製品選定や配置が可能, 推奨整列を提供

モジュール型
多様な通信サポート
スリム型
最大I/Oモジュール
プッシュイン結線方式
Hot-swap
状態LED
専用ソフトウェア

通信、I/O分離可能なモジュール型リモートI/O

ARIOシリーズは、通信とI/O分離型で、自由に脱着可能であり、使用目的に応じて必要な機能を拡張し使用できるモジュール型です。

拡大する
多様なI/O制御が可能な通信カプラーと拡張モジュールの組み合わせでユーザー環境に最適化

モデル別の8つの多様な通信方式(EtherCAT, CC-Link V1/V2, ProfiNet, ProfiBus, EtherNet/IP, DeviceNet, Modbus TCP, Modbus RTU)に対応するカプラーと54個のモデルの拡張モジュール(I/Oモジュール, 電源モジュール)を組み合わせてユーザーの環境に応じて最大64個まで拡張モジュールを柔軟に接続することができ、I/O分散制御が可能です。

확대보기

16pin ターミナルモジュールラインナップ

16pinターミナルモジュールラインナップでデジタルの入/出力が最大16チャンネル、アナログ入/出力が最大8チャンネルまで対応でき、設置スペースの節減はもちろん、ユーザーの多様なニーズに対応できます。

확대보기
横幅12mmのスリムサイズを実現

幅12mm、高さ100mm、後面長さ70mmのI/Oモジュールは、制御システム空間を効果的に削減できます。

拡大する

ホットスワップ(Hot- swap)サポートによりシステム運転中にもメンテナンス可能

電源が連結されたシステム(カプラー、I/Oモジュール構成)において、モジュールのターミナル部とボディ(制御)部を分離しても、ベース(通信)部を通じて通信及び電源は継続して連結されているため、動作中にメンテナンス及び設定自動復元が可能です。

拡大する

モジュール
拡大する

ベース- ボディ分離
拡大する

ボディ- ターミナル分離

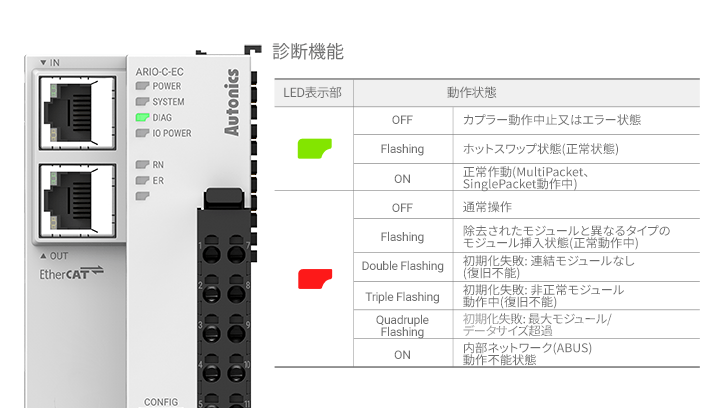

診断機能の提供

カプラーとモジュールを通して構成されたユニットは、状態を診断する機能を持っており、確認が可能です。

확대보기
電源及び動作状態LED表示部の提供

カプラー及びI/Oモジュール電源印加状態はもちろん、I/Oモジュールの動作状態及びI/Oチャンネル数を状態LED表示部により確認できます。

확대보기

便利な配線締結方式による作業時間の短縮及びユーザ利便性の最大化

ペルル圧着された沿線を簡単に差し込むプッシュイン(Push- in)結線方式により、道具の必要が無く作業時間を短縮できます。作業習熟度に関係なく一定の強度で締結され、誰でも簡単に使用できます。

拡大する
ロック装置により簡単且つ安全なDINレール設置

35mmのDINレール設置タイプにより製品下段のロック装置はモジュールを簡単に設置し、DINレールに安全に固定できます。

拡大する

設置順(左→右): カプラーモジュール(最大64台)- ENDモジュール
