SPR3 Series 3相LEDディスプレイスリム電力調整器

3相LEDディスプレイスリム電力調整器のSPR3シリーズは、横幅105mmのスリムサイズを実現し設置空間の削減が可能です。制御入力、負荷電圧、電源電圧、放熱板温度等をリアルタイムでモニタリングできるディスプレイを採用したことで利便性が向上しました。さらに、サイクル制御、ON/OFF制御、位相制御、定電圧/定電流/定電力のフィードバック制御方式の提供により、より安定した精密な制御を実現します。3相電力調整器は、高い電力効率により送電や動力線の配電等の多様な設備環境で使用することができます。

3相スリム電力調整器 LEDディスプレイリアルタイムモニタリングパラメータフィードバック通信出力警報出力絶縁バリア

モデルを見るダウンロードお気に入り製品追加 CADダウンロード

アプリケーションの応用事例

リフローマシン

リプローマシンへの電力調整器フィードバック制御により、正確な温度制御を実現します。

広報資料

広報資料はログインなくダウンロードが可能です。

{{result.bbsCtgryNm}}
{{result.nttSj}}

言語選択

ダウンロードプレビュー

First Previous Previous {{pg}} Next Next Last

テクニカル資料

全体 {{ dataPagination.totalRecordCount }}

検索結果がありません。

First Previous Previous {{pg}} Next Next Last

条件フィルタ初期化

条件フィルタ
{{result.specNm }} ({{result.detailList.length }})

検索

モデル詳細検索をご希望の場合、Model Finderをご利用ください。 Model Finder

SPR3 Series モデル ({{modlPagination.totalRecordCount }})

横幅105mmのスリムサイズを実現

他社製品に比べ横幅サイズを約30%縮小、105mmのスリムサイズを実現したSPR3シリーズは、設置空間の削減に繋がり、パネル設置時に効率的な空間使用が可能です。

※ 25A/35A/50A/70Aモデル該当

拡大する

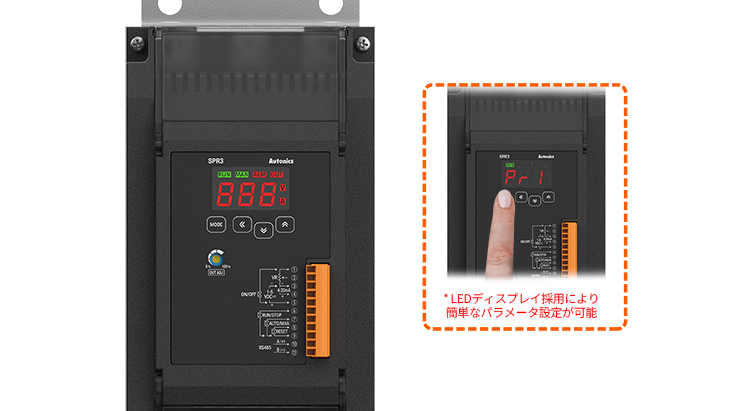

LEDディスプレイ採用

7セグメントの3digit LEDディスプレイ採用により、制御入力、負荷電圧、負荷電流、負荷電力、負荷抵抗、電源電圧周波数、放熱板温度等を直接確認でき、パラメータ設定も可能です。これにより、ユーザの利便性はもちろん、別途のディスプレイ装置を必要としないため設置空間の削減を実現します。

拡大する

フィードバック制御方式サポート

制御方式としては、サイクル制御、ON/OFF制御、位相制御の一般制御モードをはじめ、出力精度±3%をサポートする定電圧/定電流/定電力フィードバック制御方式を提供し、ニクロム、白金、モリブデン、炭化ケイ素系(SIC)等の多様な負荷を安定的且つ精密に制御します。

定電圧フィードバック制御モード

電気抵抗の温度係数の少ない負荷(鉄、クロム、ニクロム等)の電源電圧変動、負荷抵抗変動に対して出力電圧が変動しないよう制御入力に比例する一定の電圧を出力します。
定電流フィードバック制御モード

電気抵抗の温度係数が常温を基準に6~12倍に大きく変わる負荷(白金、モリブデン、タングステン等)の電源電圧変動、負荷抵抗変動に対して出力電流が変動しないよう制御入力に比例する一定の電流を出力します。
定電力フィードバック制御モード

炭化ケイ素系(SIC)等の発熱による抵抗値の変化が大きいヒータ制御に適したモードであって、電源電圧変動及び負荷抵抗変動に対して出力電力が変動しないよう制御入力に比例する一定の電力を出力します。
