VC Series - 5Mモノクロビジョンセンサ

VC Series 5Mモノクロビジョンセンサ

VCシリーズ5Mモノクロスマートカメラは、統合産業用カメラが撮影した　映像を活用し、ワークの形状、大きさ、文字、パターンなどを判別・分析可能なオールインワンビジョンシステムです。 14個の必須検査機能を備え、ワークの検査・整列など多様なアプリケーションで使用できます。最適な放熱構造を採用することで安定的な動作と寿命を保証します。

スマートカメラ一体型検査機能 All- in- one ビジョンシステムグローバルシャッター方式 1Dバーコード 2Dバーコード OCR OCV FTPサーバー atvision 発熱最小化

モデルを見るダウンロードお気に入り製品追加 CADダウンロード

アプリケーションの応用事例

広報資料

広報資料はログインなくダウンロードが可能です。

{{result.bbsCtgryNm}}
{{result.nttSj}}

言語選択

ダウンロードプレビュー

First Previous Previous {{pg}} Next Next Last

テクニカル資料

全体 {{ dataPagination.totalRecordCount }}

検索結果がありません。

First Previous Previous {{pg}} Next Next Last

条件フィルタ初期化

条件フィルタ
{{result.specNm }} ({{result.detailList.length }})

検索

モデル詳細検索をご希望の場合、Model Finderをご利用ください。 Model Finder

VC Series モデル ({{modlPagination.totalRecordCount }})

All- in- oneビジョンシステム

スマートカメラのVCシリーズは、All- in- oneビジョンシステムで、単純なデータ判定を超えて検出対象の測定及び読み取りが可能であるため、検査結果を活用したピックアンドプレイス、整列等の多様なアプリケーションに応用できます。

グローバルシャッター方式で残像を最小化

グローバルシャッター技術を適用し、高速物体撮影時にイメージ歪曲や残像なく正確に撮影できます。

計14種の検査機能及びコード/文字認識の機能により精密な判定が可能

11種の多様な検査機能と1- D/2- Dコード及び文字認識の機能を提供し、対象物体の判別及び情報取得が可能です。

拡大する

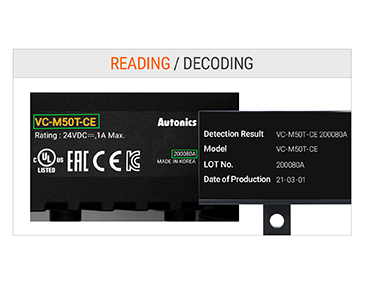

文字認識(OCR)

入力されたROIから文字を検出及び認識します。
拡大する

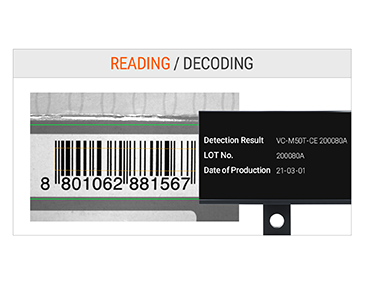

1- Dコード認識(1- DCode Read)

登録されたROIから多様な種類のバーコードパターンを探し、当該コードが意味するデータを抽出します。
拡大する

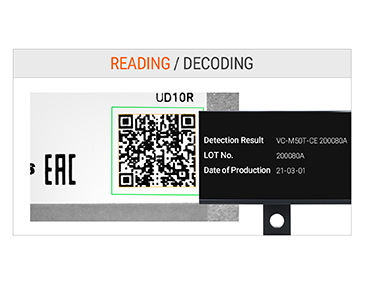

2- Dコード認識(2- D Code Read)

登録されたROIからQRコード、データマトリックス等の多様な2- Dコードのパターンを探し、当該コードが意味するデータを抽出します。

拡大する

文字判別(OCV)

登録されたROIの文字と入力されたROIの文字を比較して検査します。
拡大する

パターン認識(Pattern)

登録されたイメージとマッチング技法(エッジ/ピクセル基盤)に最も類似するパターンを探索して検査します。
拡大する

位置補正(Alignment)

登録されたイメージの特長と入力されたイメージの特長を比較し、類似するパターンの位置を探索し、探索されたパターンの位置と回転角情報を得て検査します。

拡大する

明るさ(Brightness)

登録されたイメージのROI(関心領域)の平均明るさの値を基準に入力されたイメージのROIの明るさを検査します。
拡大する

コントラスト(Contrast)

登録されたイメージのROIのコントラストと入力されたイメージのROIのコントラストを比較し、変化の有無を判別して検査します。
拡大する

領域(Area)

登録されたイメージのROIの領域と入力されたイメージのROIの領域を比較して検査します。

拡大する

エッジ(Edge)

ユーザが登録した一つのポイントのエッジと、入力されたイメージの同領域で検出されたエッジの方向を比較して検査します。
拡大する

形状比較(Shapecomparison)

ユーザが登録したROIの対象物体と入力されたイメージのROI対象物体の形状を比較して検査します。
拡大する

長さ(Length)

ユーザが登録した2つのエッジ間の距離を基準に、入力されたイメージと比較して検査します。

拡大する

角度(Angle)

ユーザが登録した2つのエッジ間の角度を基準に、入力したイメージと比較して検査します。
拡大する

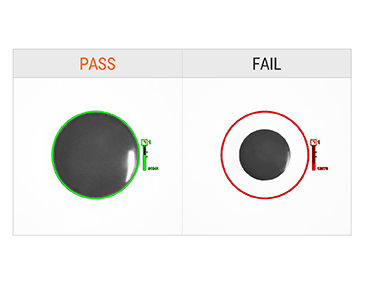

直径(Diameter)

ユーザが登録した2つの領域内の円を基準に、入力されたイメージと比較して検査します。
拡大する

物体数(Object counting)

ユーザが登録したイメージのROIに存在する物体の個数と、入力されたイメージの物体の数を比較して検査します。

64個の作業グループ設定可能

1グループ当たり計32ヶ所の検査ポイントによってより精密なイメージ判定が可能であり、最大64個の異なる作業グループを設定できるため、作業環境が変化しても柔軟な対応が可能です。

拡大する
FTPサーバーでデータを保存可能

VCシリーズのメモリに保存された検査結果イメージを、FTPサーバーに送信できます。イメージは、設定により全てのイメージ、PASSイメージ、FAILイメージを保存できるため、データの履歴管理及び照会、分析が可能です。

拡大する

ビジョンソフトウェア「atVision」を提供

VCシリーズ専用ソフトウェアの「atVision」を提供します。本ソフトウェアは、GUI(Graphical User Interface)で直観的な使用が可能であり、多様なパラメータ設定により柔軟な検査環境を実現できます。また、リアルタイムモニタリング及びイメージ追加補正等により使用の利便性と検査の正確性を向上することができます。

拡大する
最適な放熱構造設計により発熱を最小化

最適な放熱構造設計により発熱を最小化することで、製品の安定的な動作及び寿命を保障します。

拡大する

稼働環境でも使用可能な特殊型ケーブルを提供別売品

長さ2m、5m、10mの可動型ケーブルを提供するため、長さの制約や断線の恐れなく多様な環境に使用することができます。

拡大する
