ABS Series - Terminal Block loại Relay

ABS Series Terminal Block loại Relay

Terminal block loại relay ABS series lí tưởng cho việc vận hành nhiều tải bằng cách sử dụng tín hiệu ngõ ra từ PLC, khả năng kết nối đơn giản và dễ dàng giữa các mạch. Chỉ báo LED cho phép người dùng nhanh chóng xác định trạng thái hoạt động và trạng thái kết nối. Người dùng có thể chuyển đổi giữa các tùy chọn ngõ ra tải độc lập và ngõ ra tải chung bằng cách sử dụng jumper bar. ABS series hỗ trợ cả phương thức lắp trên thanh ray DIN và bảng bắt vít, giúp ứng dụng trong nhiều môi trường khác nhau.

Xem model Tải xuống Tìm nhà phân phối Thêm vào sản phẩm quan tâm Tải xuống CAD

Ứng dụng

Tài liệu PR

Tài liệu PR có thể được tải xuống mà không cần đăng nhập.

{{result.bbsCtgryNm}}
{{result.nttSj}}

Sự lựa chọn ngôn ngữ

Tải xuống Xem trước

First Previous Previous {{pg}} Next Next Last

Thông số kỹ thuật

Tất cả {{ dataPagination.totalRecordCount }}

Không có kết quả tìm kiếm

First Previous Previous {{pg}} Next Next Last

Bộ lọc tìm kiếm Làm mới

Bộ lọc tìm kiếm
{{result.specNm }} ({{result.detailList.length }})

Tìm kiếm

Vui lòng sử dụng bộ tìm kiếm model để tìm kiếm sản phẩm với các thông số kỹ thuật chi tiết. Bộ tìm kiếm model

ABS Series Model ({{modlPagination.totalRecordCount }})

Gần đây nhất

Discontinued LINEUP NEW UPGRADE BEST
{{ result.modlNm }}
So sánh Thêm vào sản phẩm quan tâm

Không có kết quả tìm kiếm

First Previous Previous {{pg}} Next Next Last

Kết nối loại bắt vít giúp kết nối ổn định và bền bỉ
Kẹp kết nối giữa các terminal cho phép dễ dàng mở rộng trong phạm vi hạn chế (loại 1 ngõ ra relay)
Tiêu chuẩn tải tối đa: 250 VAC 10A, 30 VDC 10A (loại 1 ngõ ra relay)
Thiết kế nhỏ gọn, tiết kiệm không gian
Chuyển đổi giữa ngõ ra tải độc lập và ngõ ra tải chung nhờ jumper bar
Chỉ báo trạng thái hoạt động (LED xanh dương)
Lắp đặt trên thanh ray DIN và bảng bắt vít
Thuận tiện khi tháo rời relay nhờ kẹp đẩy và núm xoay mở khóa
Vỏ bảo vệ relay

※ Khách hàng được khuyên dùng cáp terminal block loại I/O của Autonics CH/CO series để đạt hiệu suất tốt nhất.

Chuyển đổi giữa ngõ ra độc lập và ngõ ra chung
Loại mỏng
Jumper bar
Đầu cốt không mối hàn loại Y/loại O
Chỉ báo hoạt động
Khung bắt vít
Thanh ray DIN

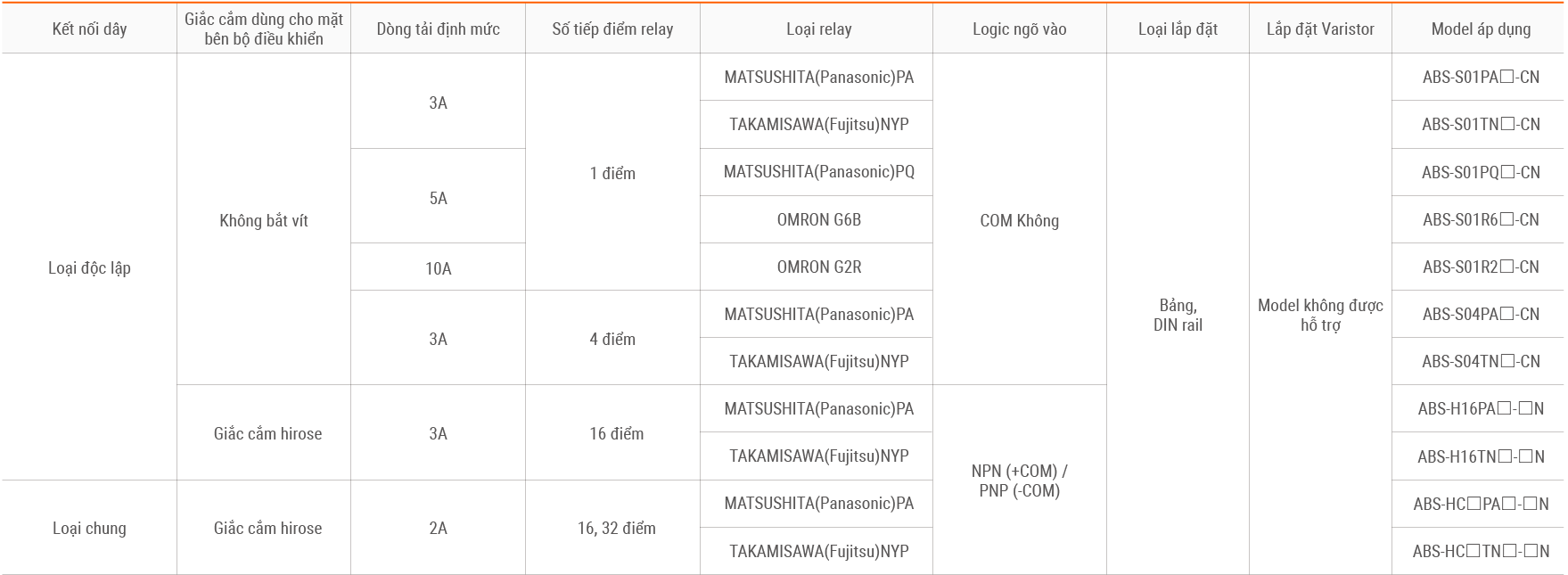

Model

Table

phóng to

Model
Kết nối dây	Giắc cắm dùng cho mặt bên bộ điều khiển	Dòng tải định mức	Số tiếp điểm relay	Loại relay	Logic ngõ vào	Loại lắp đặt	Lắp đặt Varistor	Model áp dụng
Loại độc lập	Không bắt vít	3A	1 điểm	MATSUSHITA(Panasonic)PA	COM Không	Bảng, DIN rail	Model không được hỗ trợ	ABS-S01PA□-CN
		3A		TAKAMISAWA(Fujitsu)NYP				ABS-S01TN□-CN
		5A		MATSUSHITA(Panasonic)PQ				ABS-S01PQ□-CN
		5A		OMRON G6B				ABS-S01R6□-CN
		10A		OMRON G2R				ABS-S01R2□-CN
		3A	4 điểm	MATSUSHITA(Panasonic)PA				ABS-S04PA□-CN
		3A	4 điểm	TAKAMISAWA(Fujitsu)NYP				ABS-S04TN□-CN
	Giắc cắm hirose	3A	16 điểm	MATSUSHITA(Panasonic)PA	NPN (+COM)/ PNP (-COM)			ABS-H16PA□-□N
	Giắc cắm hirose	3A	16 điểm	TAKAMISAWA(Fujitsu)NYP				ABS-H16TN□-□N
Loại chung	Giắc cắm hirose	2A	16, 32 điểm	MATSUSHITA(Panasonic)PA				ABS-HC□PA□-□N
Loại chung	Giắc cắm hirose	2A	16, 32 điểm	TAKAMISAWA(Fujitsu)NYP				ABS-HC□TN□-□N

※ Khách hàng vui lòng sử dụng chức năng tìm kiếm model bên dưới để xác định model cụ thể theo yêu cầu.
※ Vui lòng tham khảo hướng dẫn chọn cáp để chọn đúng cáp I/O.

Đa dạng dòng giúp linh hoạt khi ứng dụng

ABS series có nhiều dòng với đa dạng các ngõ ra relay, dòng định mức, model ngõ vào logic giúp linh hoạt cho nhiều mục đích sử dụng khác nhau.
Có thể chọn giữa kết nối độc lập / kết nối toàn diện cho loại 16 ngõ ra relay

phóng to
Kết nối loại bắt vít giúp kết nối ổn định và bền bỉ

ABS series có khả năng kết nối ổn định và bền bỉ nhờ kết nối loại bắt vít.

phóng to

Dễ dàng mở rộng trong phạm vi hạn chế

Kết nối bằng kẹp giữa các terminal cho phép dễ dàng mở rộng trong phạm vi hạn chế.

phóng to
Chỉ báo trạng thái hoạt động

Có thể chọn chỉ báo LED xanh để kiểm tra trạng thái hoạt động của mỗi relay.

phóng to

Chuyển đổi giữa ngõ ra tải độc lập và ngõ ra tải chung bằng jumper bar.

Chuyển đổi giữa các tùy chọn ngõ ra tải độc lập và ngõ ra tải chung bằng cách thay đổi vị trí jumper bar. Linh hoạt cho nhiều mục đích sử dụng khác nhau.
Linh hoạt cho nhiều mục đích sử dụng khác nhau
Loại 1 ngõ ra relay có thể được sử dụng khi kết nối 4 model ABS-S01□-□

phóng to

Kết nối độc lập
phóng to

Kết nối chung (Sử dụng jumper bar)
phóng to

Nguồn chung (Top)/ Tải chung (Bottom)

Phương thức lắp linh hoạt

ABS series hỗ trợ cả hai phương thức trên thanh ray DIN và bảng bắt vít, giúp áp dụng trong nhiều môi trường khác nhau.

phóng to

Thanh ray DIN
phóng to

Khung bắt vít

Đơn giản và thuận tiện khi thay thế relay

Thuận tiện khi thay thế relay một cách đơn giản mà không cần bất kỳ công cụ nào khác, có chu kỳ tuổi thọ máy cao và dễ dàng bảo trì.
Đối với loại 1 ngõ ra relay ( ABS-L01□-□), người dùng không thể thay thế relay
Kẹp đẩy hai chiều đi kèm có sự khác nhau tùy model, vui lòng kiểm tra kỹ các bộ phận trước khi mua hàng.

phóng to

Loại 1 ngõ ra relay
Dễ dàng tháo rời/thay thế relay nhờ núm xoay mở khóa relay
phóng to

Loại 16 ngõ ra relay
Dễ dàng tháo rời/thay thế relay bằng kẹp đẩy hai chiều
