AFE Series - Terminal block loại đầu nối cảm biến

AFE Series Terminal block loại đầu nối cảm biến

Terminal block loại đầu nối cảm biến AFE series được sử dụng để kết nối các đầu nối cảm biến CNE series của Autonics nhằm tiết kiệm thời gian và công sức lắp đặt. Không cần tước dây hoặc dùng thêm công cụ. Kích thước nhỏ gọn cho phép tiết kiệm không gian lắp đặt. Có thể chọn NPN/PNP bằng cách sử dụng công tắc lựa chọn.

giắc cắm cảm biến CNE lắp cắm 20 chân 40 chân chỉ báo hoạt động LED NPN PNP công tắc Toàn bộ vỏ DIN Rail bắt vít kích thước nhỏ gọn

Xem model Tải xuống Tìm nhà phân phối Thêm vào sản phẩm quan tâm Tải xuống CAD

Các tính năng chính

Tiết kiệm thời gian và công sức lắp đặt với đầu nối cảm biến CNE series của Autonics
Không cần tước dây và dùng thêm công cụ
Thiết kế nhỏ gọn, tiết kiệm không gian
Chỉ báo trạng thái hoạt động bằng đèn LED
Lắp trên thanh DIN rail và bắt vít
Công tắc chuyển đổi giữa ngõ vào NPN và PNP

Lựa chọn ngõ vào NPN/PNP (Loại công tắc)
Chỉ báo hoạt động
Bắt vít
Lắp trên thanh DIN rail

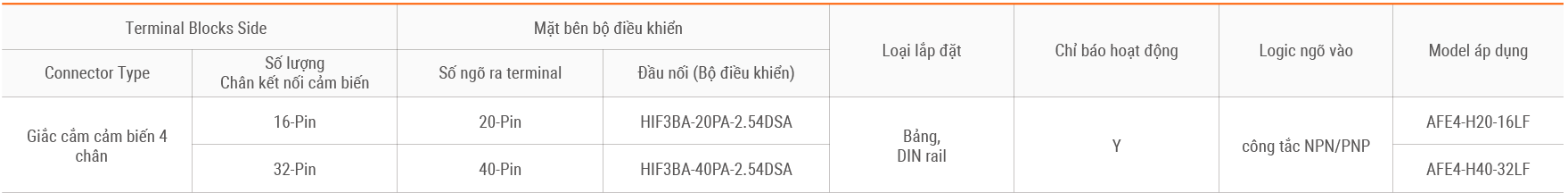

Model

Table

phóng to

Model
Terminal Blocks Side		Mặt bên bộ điều khiển		Loại lắp đặt	Chỉ báo hoạt động	Logic ngõ vào	Model áp dụng
oại đầu nối	Số lượng Chân kết nối cảm biến	Số ngõ ra terminal	Đầu nối (Bộ điều khiển)	Loại lắp đặt	Chỉ báo hoạt động	Logic ngõ vào	Model áp dụng
Giắc cắm cảm biến 4 chân	16-Pin	20-Pin	HIF3BA-20PA-2.54DSA	Bảng, DIN rail	Y	công tắc NPN/PNP	AFE4-H20-16LF
Giắc cắm cảm biến 4 chân	32-Pin	40-Pin	HIF3BA-40PA-2.54DSA	Bảng, DIN rail	Y	công tắc NPN/PNP	AFE4-H40-32LF

Chỉ báo trạng thái hoạt động

Người dùng có thể dễ dàng kiểm tra trạng thái terminal nhờ chỉ báo nguồn (LED đỏ) và chỉ báo hoạt động (LED xanh).

phóng to
