ASL Series - SSR 端子台 (スクリューレスタイプ)

ASL Series SSR 端子台 (スクリューレスタイプ)

SSR端子台ASLシリーズは、物理的接触がなく寿命が長く反応速度が速い無接点リレー端子台で、端子間ピッチの削減によりスペースの節約に優れ、ワンタッチScrewless方式を適用したことで配線作業の工数削減はもちろん、高い引張力でより便利に製品の使用ができます。また、ジャンパバーの使用有無によって個別またはCommonの入/出力を選択することができ、ジャンパバーの挿入位置によってNPN、PNP入力を選択することができます。

モデルを見るダウンロードお気に入り製品追加 CADダウンロード

アプリケーションの応用事例

広報資料

広報資料はログインなくダウンロードが可能です。

{{result.bbsCtgryNm}}
{{result.nttSj}}

言語選択

ダウンロードプレビュー

First Previous Previous {{pg}} Next Next Last

テクニカル資料

全体 {{ dataPagination.totalRecordCount }}

検索結果がありません。

First Previous Previous {{pg}} Next Next Last

条件フィルタ初期化

条件フィルタ
{{result.specNm }} ({{result.detailList.length }})

検索

モデル詳細検索をご希望の場合、Model Finderをご利用ください。 Model Finder

ASL Series モデル ({{modlPagination.totalRecordCount }})

端子台モデル構成表

Table

拡大する

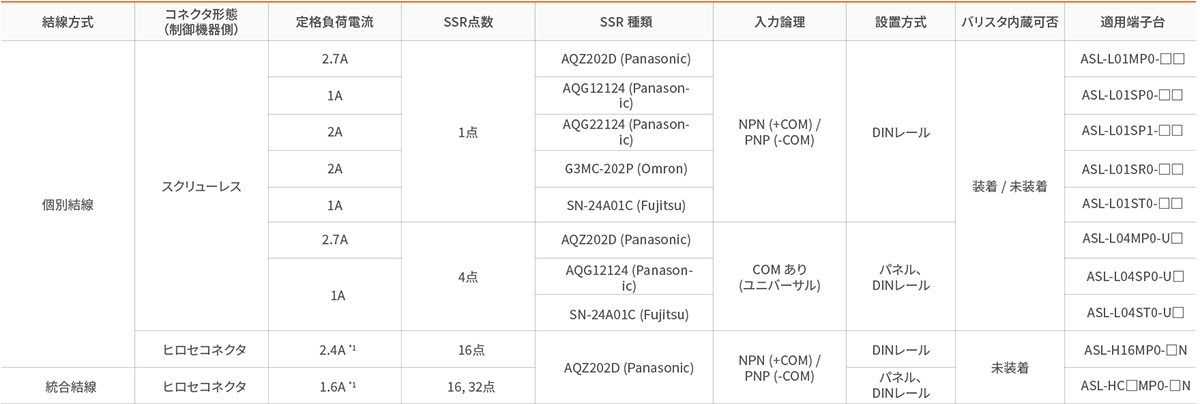

端子台モデル構成表
結線方式	コネクタ形態（制御機器側）	定格負荷電流	SSR点数	SSR 種類	入力論理	設置方式	バリスタ内蔵可否	適用端子台
個別結線	スクリューレス	2.7A	1点	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	DINレール	装着 / 未装着	ASL-L01MP0-□□
		1A		AQG12124 (Panasonic)				ASL-L01SP0-□□
		2A		AQG22124 (Panasonic)				ASL-L01SP1-□□
		2A		G3MC-202P (Omron)				ASL-L01SR0-□□
		1A		SN-24A01C (Fujitsu)				ASL-L01ST0-□□
		2.7A	4点	AQZ202D (Panasonic)	COM あり (ユニバーサル)	パネル、 DINレール		ASL-L04MP0-U□
		1A		AQG12124 (Panasonic)				ASL-L04SP0-U□
		1A		SN-24A01C (Fujitsu)				ASL-L04ST0-U□
	ヒロセコネクタ	2.4A*¹	16点	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	DINレール	未装着	ASL-H16MP0-□N
統合結線	ヒロセコネクタ	1.6A*¹	16, 32点	AQZ202D (Panasonic)	NPN (+COM)/ PNP (-COM)	パネル、 DINレール	未装着	ASL-HC□MP0-□N

*¹: 必ず温度特性グラフを参照して、使用周囲温度に適した電流で使用してください。

※ サポート可能な詳細モデルは、以下のモデルファインダーでご確認ください。
※ I/Oケーブルはケーブル選定一覧表をご参照ください。

多様なラインナップ構成

SSR点数や定格負荷電流、入力論理など様々なラインナップ構成で、ユーザー環境に応じて幅広い適用が可能です。
16点タイプの場合、個別結線/ 統合結線選択可能

拡大する
ワンタッチ方式のScrewlessタイプで結線の耐久性と利便性を向上

スプリング構造で設計されたワンタッチScrewlessタイプは振動に強く、長時間使用しても解れたり緩んだりする心配がありません。また、便利な締結方式で結線作業の工数を大幅に削減できます。

拡大する

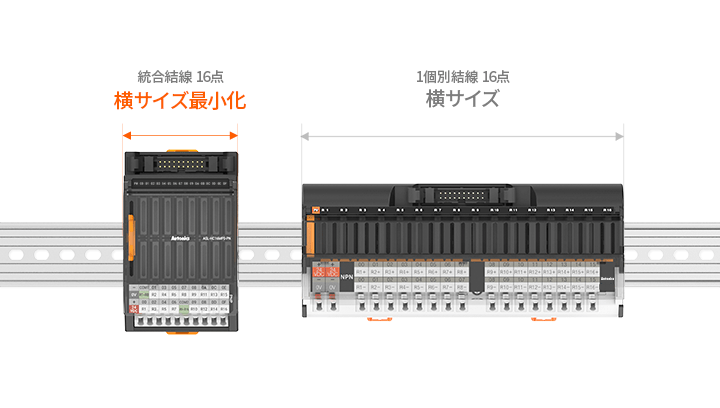

スリムなサイズで制御盤の省スペースを実現

統合結線モデルの場合、SSR2段配列及び統合結線で端子間ピッチ5mm*のスリムサイズを実現し、同一サイズの制御盤でより多くの機器を装着することができ、空間効率を極大化しました。
4点タイプ(ASL-L04□-□)モデルも該当

拡大する

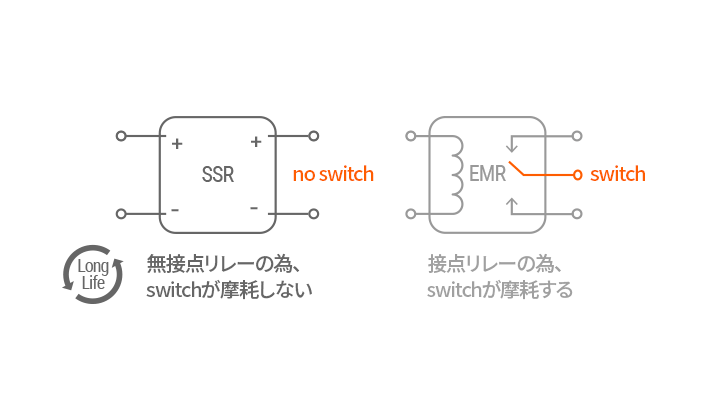

長寿命、速い応答速度

無接点リレーで機械式リレー接点の摩耗問題を補完し、長寿命はもちろん、高い信頼度で開閉頻度が多く、速い応答速度が必要なシステムに適しています。

拡大する

製品1台で個別、コモン入/出力選択可能

ジャンパバーの使用有無によって製品1台で個別結線またはCommonの入/出力を選択可能、ジャンパバーの挿入位置(上/下)によってPower Common、Load Commonの使用が可能となり、製品の仕様範囲を向上させました。
個別結線モデルに対応。但し、16点タイプは負荷コモンのみ使用可能
1点タイプはモデル4個接続時に使用可能

拡大する

個別結線
拡大する

コモン(ジャンパーバー使用)
拡大する

パワーコモン（上）/ 負荷コモン（下）

入力(NPN、PNP) 選択可能

製品上段のジャンパーバー挿入位置(左/右)によって、製品1台でNPN(+COM)、PNP(-COM)入力を選択でき、製品使用の効率性を向上させました。
ASL-L04□-□モデルに該当

拡大する

NPN コモン
拡大する

PNP コモン
拡大する

※ 1点タイプの場合、ASL-L01□-□モデル4個接続時、ジャンパバーを使用してCommonを使用することができます。

動作表示灯で動作状態確認可能

青色LED動作表示灯により視認性が向上し、動作状態の確認が容易になりました。

拡大する
簡単なSSR交換

SSR故障や用途変更など別途の分離ツールなしで簡単に交換でき、SSR端子台を半永久的に使用できるだけでなく、メンテナンスコストの削減や管理の利便性向上を提供します。
1点タイプ（ASL-L01□-□）の場合、SSR一体型のためSSRのみの交換はできません。
内蔵されたTwo Way Ejectorは製品によって異なりますので、ご購入の際に製品構成をご確認ください。

拡大する

内蔵されたTwo Way Ejectorは製品によって異なりますので、ご購入の際に製品構成をご確認ください。

DINレール及びネジ締め付け方式で取付可能

DINレール及びネジ締め付け方式を提供することで、ユーザー環境に合わせてさまざまに適用できます。

拡大する

DINレール取付方式
拡大する

ネジ締め付け方式
ASL-L04/HC□-□ モデルに該当
